DESCRIZIONE
Soluzione di estensione dati PoE e Gigabit ad alta distanza

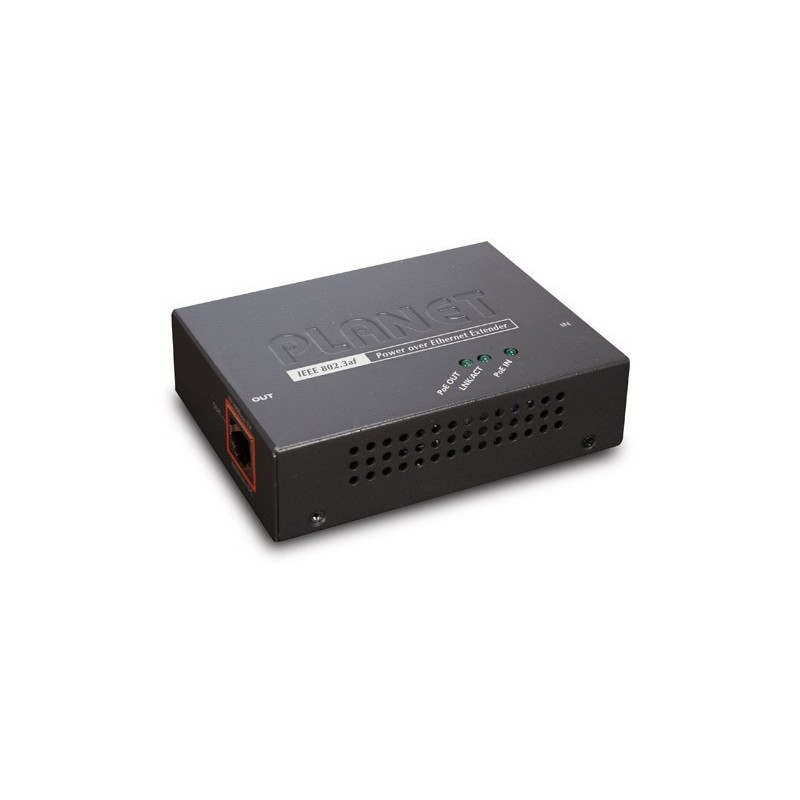

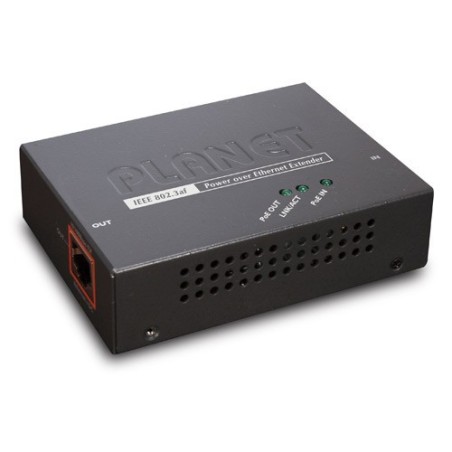

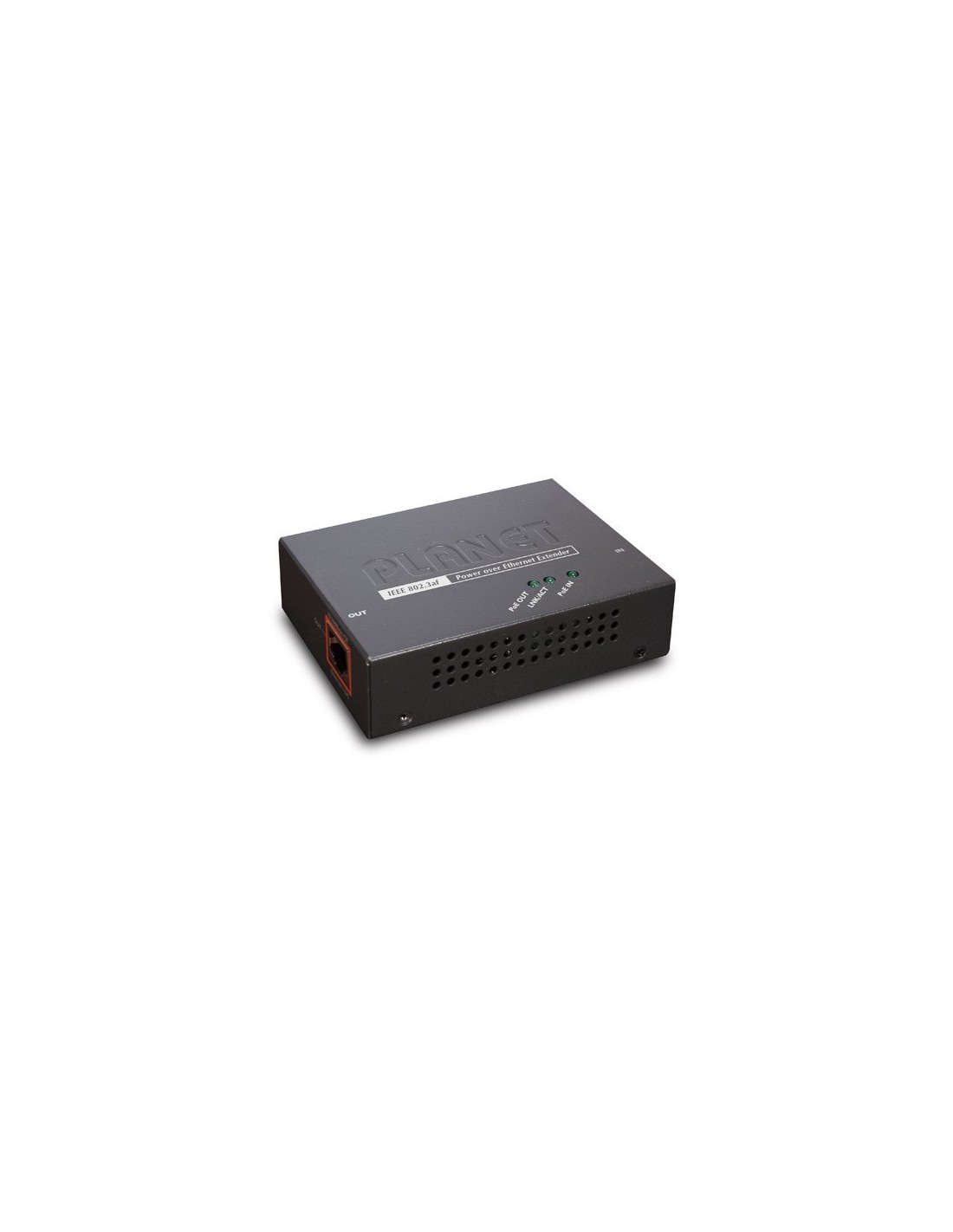

PLANET POE-E201 è un dispositivo semplice di nuova concezione che estende sia la portata dei dati Gigabit Ethernet che IEEE 802.3at / 802.3af Power over Ethernet rispetto al CAT standard da 100 m (328 piedi). Cavo 5 / 5e / 6 UTP a 200m, 300m, 400m e massimo 500m.
Sorveglianza IP PoE a lunga distanza
Il cavo di 100 metri è abbastanza lungo per una vasta gamma di implementazione di Sorveglianza IP? La risposta non è certamente. Per ottenere i vantaggi della sorveglianza IP e della distribuzione di telecamere IP a lunga distanza, l'extender PoE Gigabit ad alta potenza PLANET POE-E201 è un'opzione rapida ed economica oltre all'adozione di un iniettore PoE o di uno switch PoE Ethernet dotato di interfaccia in fibra ottica. Nella più semplice applicazione, il POE-E201 consente di installare una telecamera IP PoE fino a 200 metri di distanza da un iniettore PoE. L'iniettore PoE fornisce alimentazione PoE nei primi 100 metri al POE-E201 tramite cavo UTP, quindi POE-E201 inoltra i dati Ethernet e l'alimentazione POE rimanente alla telecamera IP PoE. Il POE-E201 non richiede un'alimentazione esterna e può essere facilmente installato semplicemente collegandolo e riproducendolo, il che significa che l'operatore non ha bisogno di configurare POE-E201 per un'installazione immediata.
Punto di accesso wireless PoE a lunga distanza
Quando viene utilizzato nella LAN wireless, il POE-E201 consente di collegare i punti di accesso wireless utilizzando un cavo Cat.5 / 5e / 6 standard a più di 100 metri dal PSE (Power Source Equipment), come l'interruttore PoE, l'hub dell'iniettore PoE e iniettore PoE a porta singola. Il POE-E201 è anche alimentato dal PoE in entrata sul cavo Ethernet e non richiede alcun alimentatore esterno. Pertanto, il POE-E201 può ridurre l'utilizzo di cavi ed eliminare la necessità di prese elettriche dedicate a parete, soffitto o qualsiasi luogo irraggiungibile. Libera la distribuzione del punto di accesso wireless dalle restrizioni delle posizioni delle prese di corrente.
SPECIFICHE TECNICHE
| interfacce | |
|---|---|
| LAN IN | 1 x 10/100 / 1000Base-T Ethernet con IEEE 802.3at / 802.3af PoE "Data + DC" in auto MDI / MDI-X, connettore RJ-45 con negoziazione automatica |
| LAN OUT | 1 x 10/100 / 1000Base-T Ethernet con IEEE 802.3at / 802.3af PoE "Data + DC" uscita automatica MDI / MDI-X, connettore RJ-45 con negoziazione automatica |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3af (Power over Ethernet) IEEE 802.3at (High Power over Ethernet) |
| PoE Tipo di alimentazione | Mid-Span / Tipo B |
| PoE Power Output | 52 V CC, 510 mA, max. 26 watt |
| Assegnazione dei pin di alimentazione | 4/5 (+), 7/8 (-) |
| Distanza massima | 4 unità, installazione a margherita con supporto da 500 m |
| Specifiche hardware | |
| Data Rate | 10/100 / 1000Mbps |
| Cambia architettura | Store-and-Forward |
| Switch Throughput | 10Mbps: 14880pps @ 64bytes 100Mbps: 148810pps @ 64bytes 1000Mbps: 1488000pps @ 64bytes |
| Dimensione massima del frame | 1552Bytes |
| Controllo del flusso | Contropressione per half-duplex Frame di pausa IEEE 802.3x per full-duplex |
| Indicatori LED | ■ 1 x PoE IN (verde) ■ 1 x dati LAN (verde) ■ 1 x PoE OUT (verde) |
| Protezione | ESD (Ethernet): 2KV (TBD) Surge (EFT per alimentazione): 2KV (TBD) |
| Dimensioni (L x P x A) | 94 x 70 x 26 mm |
| Peso | 197g |
| Requisiti di alimentazione | IEEE 802.3at conforme alla tensione entro 52 V-56 V CC |
| Consumo di energia | 3,2 watt (sistema massimo) |
| Meccanico | Metallo / montaggio a parete |
| Cavo di rete | 10Base-T: 4-Pair UTP Cat. 5 fino a 100 m (328 piedi) 100Base-TX: 4-Pair UTP Cat. 5 fino a 100 m (328 piedi) 1000Base-T: 4-Pair UTP Cat. 5e, 6, fino a 100 m (328 piedi) EIA / TIA- 568 100-ohm STP (100m, 328 piedi) |
| Conformità agli standard | |
| Conformità alle normative | FCC Parte 15 Classe A, CE |
| Conformità standard | Ethernet IEEE 802.3 10Base-T Fast Ethernet IEEE 802.3u 100Base-TX Ethernet Gigabit IEEE 802.3ab 1000Base-T IEEE 802.3af Power over Ethernet IEEE 802.3at Alimentazione su Ethernet Controllo di flusso IEEE 802.3x |
| Ambiente | |
| Operativo | Temperatura: 0 ~ 50 gradi C Umidità relativa: 0 ~ 95% (senza condensa) |
| Conservazione | Temperatura: -10 ~ 85 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
