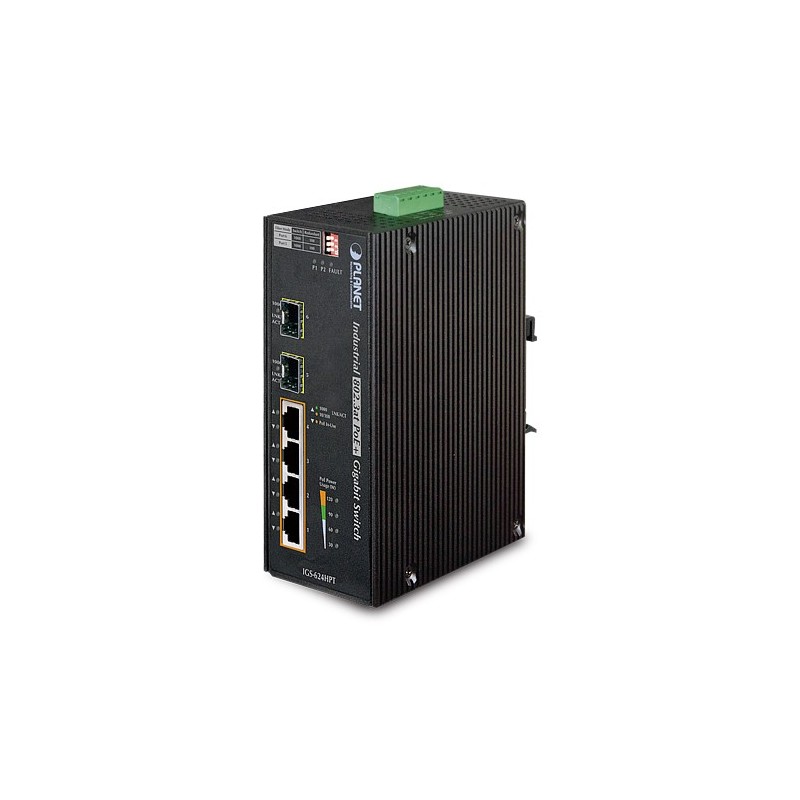

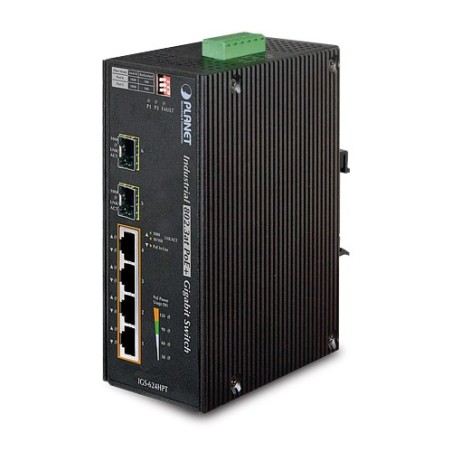

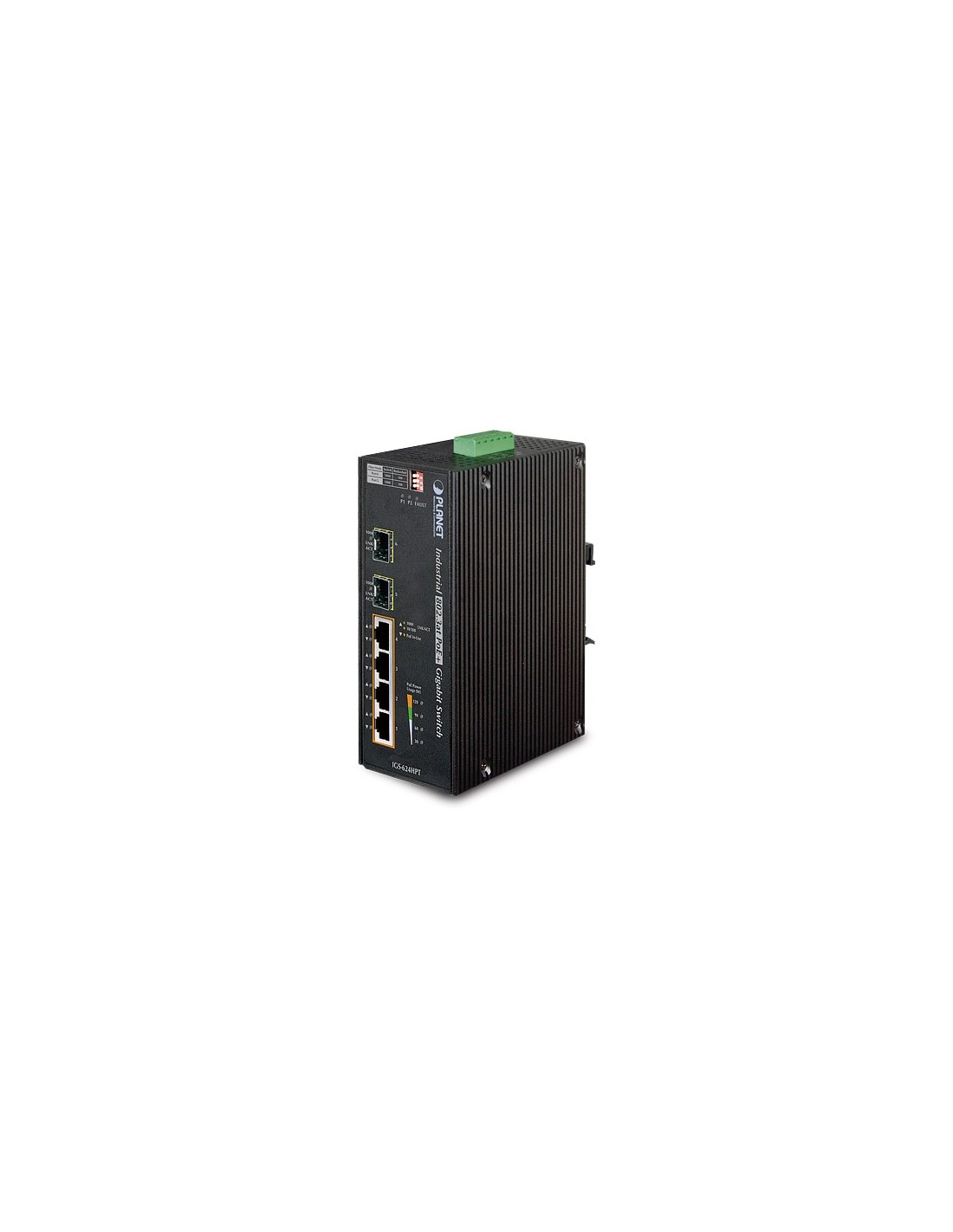

Planet IGS-624HPT

Name: Planet IGS-624HPT
Brand: HIKVISION
SKU: VSHVIGS624HPT

Switch Ethernet industriale 4 porte 10/100 / 1000T 802.3at PoE + w / 2 porte 100 / 1000X SFP

Descrizione

DESCRIZIONE

Applicazione per l'ambiente difficile
Lo switch PoE + industriale IGS-624HPT offre una velocità Gigabit a piena porta. Fornisce caratteristiche di sicurezza e affidabilità molto elevate per assicurare il funzionamento continuo in ambienti difficili come quadri elettrici di trasporto, fabbrica, all'aperto e luoghi in cui si possono verificare temperature estremamente basse o elevate. Inoltre, IGS-624HPT è compatibile anche con transceiver SFP da 100 Mbps e 1000 Mbps per fornire una connessione stabile e stabile a lunga distanza e una distribuzione flessibile delle reti industriali.

Applicazione di ridondanza
Lo switch Gigabit PoE + industriale IGS-624HPT offre una rapida ridondanza in fibra del collegamento per applicazioni Ethernet altamente critiche. La modalità ridondante supporta la funzione di ripristino automatico. Se la porta di destinazione di un pacchetto è link down, inoltra il pacchetto all'altra porta della coppia di backup.

SPECIFICHE

Specifiche hardware

Porte di rame

4 x 10/100 / 1000Base-T RJ-45 TP
Auto-MDI / MDI-X, negoziazione automatica

Slot SFP / mini-GBIC

2 interfacce SFP
Supporta transceiver SFP 1000Base-SX / LX e 100Base-FX

Interruttore DIP

DIP-1: Porta SFP 5 1000 Base-X (predefinita) / 100 Base-FX
DIP-2: Porta SFP 6 1000 Base-X (predefinita) / 100 Base-FX
DIP-3: modalità switch / modalità ridondante fibra

Connettore

Morsetto a 6 pin rimovibile
Pin 1/2 per Power 1; Pin 3/4 per allarme di guasto; Pin 5/6 per Power 2

Allarme

Fornisce un'uscita a relè per mancanza di corrente
Capacità di trasporto corrente di allarme relè: 1A @ DC 24V

GUIDATO

3 x LED per sistema e alimentazione:
■ Verde: DC Power 1
■ Verde: DC Power 2
■ Verde: errore di alimentazione
2 x LED per porta per rame (porta-1 ~ porta-4):
■ Verde: 1000 LNK / ACT, arancione: 100 LNK / ACT
■ Arancione: PoE in uso
1 x LED per l'interfaccia Per mini-GBIC (Port-5 e Port-6):
■ Verde: LNK / ACT
4 x LED per PoE Power Usage (W):
■ Arancione: 30, 60, 90 e 120W

Allegato

Custodia in metallo alluminio IP30

Tipo di installazione

Kit guida DIN o montaggio a parete

Dimensioni (L x P x A)

152 x 107x 72 mm

Peso

1539g

Requisiti di alimentazione

48 V CC, 5 A max. o 24 V CC, 10 A max.
Potenza ridondante con funzione di protezione da inversione di polarità

Consumo di energia / Dissipazione

15,1 watt / 52 BTU (caricamento del sistema senza PoE)
135,1 watts / 461 BTU (caricamento completo con funzione PoE)

Power over Ethernet

PoE Standard

IEEE 802.3af / IEEE 802.3at Alimentazione su Ethernet / PSE

PoE Tipo di alimentazione

End-Span

Assegnazione dei pin di alimentazione

1/2 (+), 3/6 (-)

PoE Power Output

Per porta 52 V CC, 275 mA. Max. 15,4 watt (IEEE 802.3af)
Per porta 52 V CC, 535 mA. Max. 30 watt (IEEE 802.3at)

Max. numero di PD di classe 4

Specifica del commutatore

Cambia schema di elaborazione

Store-and-Forward

Controllo del flusso

Contropressione per half duplex
Pausa Frame IEEE 802.3x per full duplex

Cambia tessuto

12Gbps

Throughput (pacchetto al secondo)

8.93Mpps@64bytes

Maximum Transmit Unit

9216 byte

Velocità

SX / LX: 2000Mbps (full-duplex)
FX: 200 Mbps (full duplex)
TP: 10/20 Mbps, 100/200 Mbps, 2000 Mbps

Conformità agli standard

IEEE 802.3 Ethernet / 10Base-T
IEEE 802.3u Fast Ethernet / 100Base-TX
IEEE 802.3ab Gigabit Ethernet / 1000Base-T
IEEE 802.3z Gigabit Ethernet / 1000Base-SX / LX
Controllo di flusso full duplex IEEE 802.3x
Alta potenza IEEE 802.3at su Ethernet
IEEE 802.3af Power over Ethernet

Conformità alle normative

FCC Parte 15 Classe A, CE

Ambiente

Temperatura
