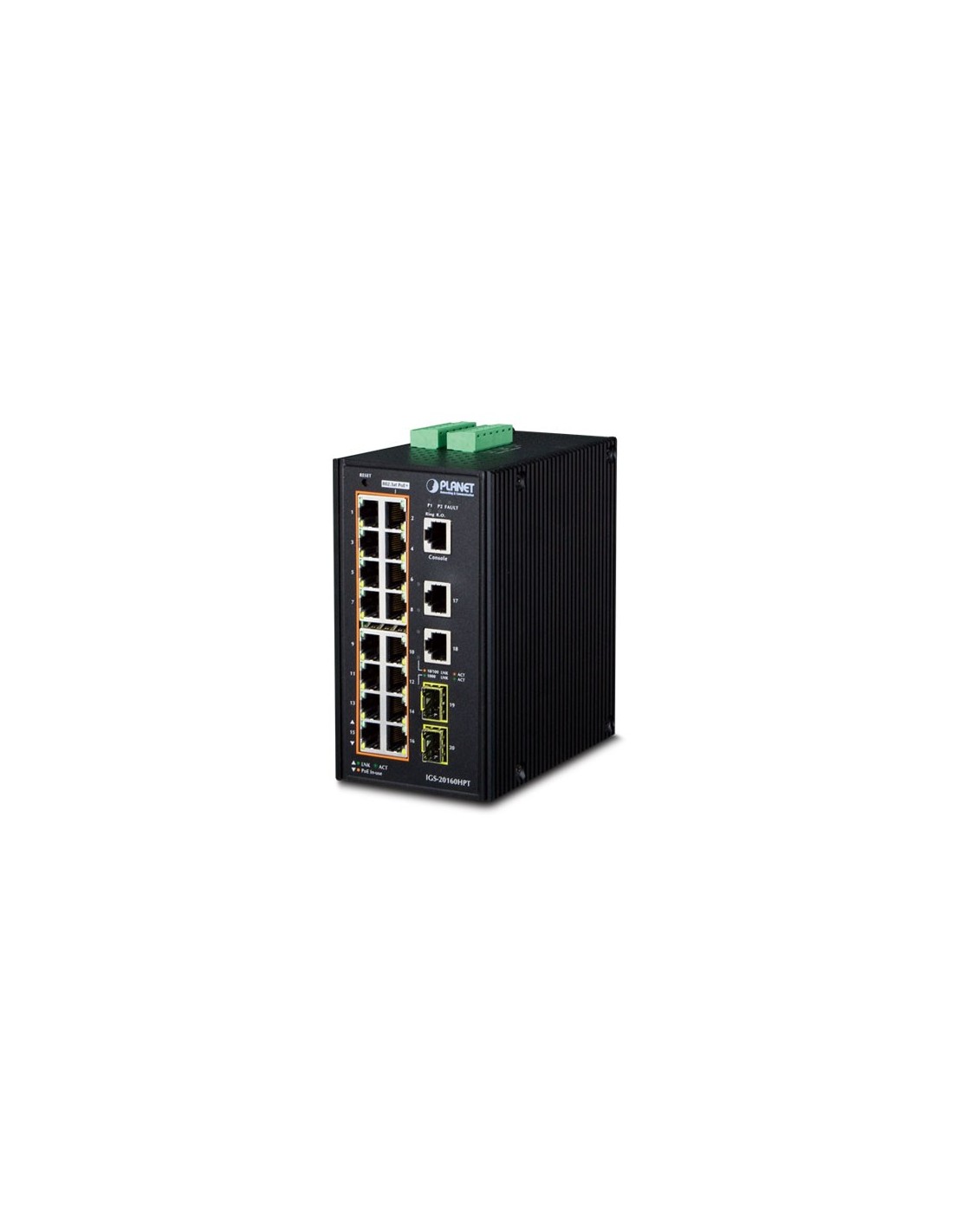

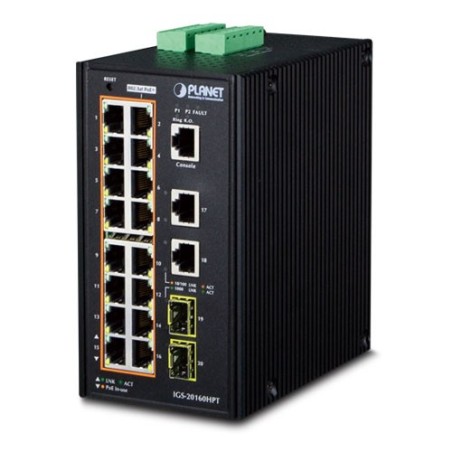

Planet IGS-20160HPT

Name: Planet IGS-20160HPT
Brand: PLANET
SKU: VSPL20160HPT

Switch industriale 16 porte 10/100 / 1000T 802.3at PoE + 2 porte 10/100 / 1000T + switch gestito a 2 porte 100 / 1000X SFP (-40 ~ 75 gradi C)

Descrizione

DESCRIZIONE

PLANET Switch industriale PoE + Gigabit 802.3at 16 porte, IGS-20160HPT, è dotato di robusta custodia metallica IP30 per un funzionamento stabile in ambienti industriali pesanti. Con la protezione del case industriale IP30, IGS-20160HPT fornisce un'elevata immunità contro le interferenze elettromagnetiche e le forti sovratensioni elettriche che si trovano solitamente sui pavimenti degli impianti o nei banchi di controllo del traffico lato porta. Essendo in grado di operare in un'ampia gamma di temperature da -40 a 75 gradi C, l'IGS-20160HPT può essere posizionato in quasi tutti gli ambienti difficili. IGS-20160HPT consente anche il montaggio su guida DIN o parete per un uso efficiente dello spazio dell'armadio.

Commutatore PoE del dipartimento di area industriale / gruppo di lavoro
Fornendo fino a 16 PoE +, interfacce di alimentazione in linea, IGS-20160HPT può facilmente creare un'alimentazione controllata centralmente per il sistema telefonico IP, il sistema di telecamere IP o il gruppo AP wireless per la rete industriale. Ad esempio, 16 telecamere IP PoE o punti di accesso wireless possono essere facilmente installati dietro l'angolo nell'ambiente industriale per esigenze di sorveglianza o per una rete di roaming wireless. Senza la limitazione della presa di corrente, IGS-20160HPT rende l'installazione di telecamere IP o AP wireless più semplice ed efficiente.

Sorveglianza IP ad alta potenza e servizio LAN wireless nei trasporti pubblici
Con lo standard IEEE 802.3at Power over Ethernet Plus, IGS-20160HPT può collegarsi direttamente con qualsiasi nodo terminale IEEE 802.3at come telecamere di rete PTZ (Pan, Tilt & Zoom), telecamere PTZ speed dome, touch screen a colori Voice over IP ( VoIP) telefoni e punti di accesso LAN wireless multicanale. La LAN wireless sarebbe più efficiente per la stazione di trasporto per fornire servizi Internet ad alta velocità e su vasta area per i viaggiatori. Con la struttura LAN wireless PoE, l'autorità di trasporto ottiene vantaggi dal minor costo fornendo allo stesso tempo migliori servizi Internet in aree più ampie per i viaggiatori.

SPECIFICHE TECNICHE

Specifiche hardware
Porte di rame	18 porte 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X
Slot SFP / mini-GBIC	2 interfacce SFP 1000BASE-SX / LX / BX (Port-19 e Port-20) Compatibile con 100BASE-FX SFP
Porta dell'iniettore PoE	16 porte con funzione di iniettore PoE 802.3at / af con Port-1 a Port-16
consolle	1 porta seriale RJ45-RS232 (115200, 8, N, 1)
Cambia architettura	Store-and-Forward
Cambia tessuto	40Gbps / non bloccante
Throughput (pacchetto al secondo)	29.7Mpps @ 64 byte di pacchetti
Tabella degli indirizzi	Voci da 8K, apprendimento automatico degli indirizzi sorgente e invecchiamento
Shared Data Buffer	4Mbits
Controllo del flusso	Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex
Jumbo Frame	9Kbytes
Pulsante di reset	<5 secondi: riavvio del sistema > 5 sec: impostazione di fabbrica
Protezione ESD	6KV DC
Allegato	Custodia in alluminio IP30
Installazione	Kit guida DIN e kit di montaggio a parete
Connettore	Morsetto a 6 pin rimovibile per l'ingresso di corrente Pin 1/2 per Power 1, Pin 3/4 per allarme guasto, Pin 5/6 per Power 2 Morsetto a 6 pin rimovibile per interfaccia DI / DO Pin 1/2 per DI 1 e 2, Pin 3/4 per DO 1 e 2, Pin 5/6 per GND
Allarme	Un'uscita relè per mancanza di corrente. Capacità di trasporto corrente di allarme relè: 1A @ DC 24V
DI / DO	2 ingressi digitali (DI): Livello 0: -24 V ~ 2,1 V (± 0,1 V) Livello 1: 2.1 V ~ 24 V (± 0,1 V) Ingresso Carico a 24 V CC, 10 mA max. 2 Uscita digitale (DO): collettore aperto a 24 V CC, 100 mA max.
Indicatore LED	Sistema : Potenza 1 ( verde ) Potenza 2 ( verde ) Allarme guasto ( verde ) Anello ( verde ) Proprietario dell'anello ( verde ) Per 10/100 / 1000T RJ45 PoE + porte : PoE-in-uso ( arancione ) LNK / ACT ( verde ) Per 10/100 / 1000T RJ45Port : 1000 LNK / ACT ( arancione ) 100 LNK / ACT ( verde ) Per interfaccia SFP : 1000 LNK / ACT ( arancione ) 100 LNK / ACT ( verde )
Dimensioni (L x P x A)	152 x 107x 84 mm
Peso	1533g
Requisiti di alimentazione	Doppio 48 ~ 56 V CC (> 51 V CC per uscita PoE + consigliato)
Consumo di energia	11,1 watt / 37,87BTU (accensione senza connessione) 349 watt / 119.08BTU (caricamento completo con funzione PoE)
Power Over Ethernet
PoE Standard	IEEE 802.3at Power over Ethernet Plus / PSE
PoE Tipo di alimentazione	End-arco
PoE Power Output	Standard IEEE 802.3af - Per porta 48 V ~ 51 V CC (a seconda dell'alimentazione), max. 15,4 watt Standard IEEE 802.3at - Per porta 51 V ~ 56 V CC (a seconda dell'alimentazione), max. 36 watt
Assegnazione dei pin di alimentazione	1/2 (+), 3/6 (-)
PoE Power Budget	Ingresso alimentazione 48V - Massimo 240 W (a seconda della potenza assorbita) Ingresso alimentazione 56V - Singola potenza assorbita: 260 W massimo (a seconda della potenza assorbita) - Doppia alimentazione: massimo 320 W (a seconda della potenza assorbita)
Max. numero di PD di classe 2	16
Max. numero di PD di classe 3	16
Max. numero di PD di classe 4	10
Funzione di livello 2
Interfacce di gestione di base	Console; Telnet; Programma di navigazione in rete; SNMP v1, v2c
Interfacce di gestione sicura	SSH, SSL, SNMP v3
Configurazione della porta	Porta disabilita / abilita Negoziazione automatica 10/100 / 1000Mbps selezione modalità full e half duplex Controllo / disabilitazione controllo flusso Controllo della modalità di risparmio energetico
Stato della porta	Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo di flusso, stato di negoziazione automatica, stato del tronco
Port Mirroring	TX / RX / sia Monitor da 1 a 1
VLAN	VLAN basata su tag 802.1Q, fino a 255 gruppi VLAN Tunnel Q-in-Q Private VLAN Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4094 ID VLAN
Link Aggregation	IEEE 802.3ad LACP / trunk statico Supporta 10 trunk group con 4 porte per trunk group
QoS	Classificazione basata sul traffico, priorità rigorosa e WRR Priorità a 8 livelli per la commutazione - Numero di porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / TOS nel pacchetto IP
Snooping IGMP	Snooping IGMP (v1 / v2 / V3), fino a 255 gruppi multicast Supporto per la modalità interrogativa IGMP
Snooping MLD	Snooping MLD (v1 / v2), fino a 255 gruppi multicast Supporto per la modalità interrogativa MLD
Elenco di controllo di accesso	ACL basato su IP ACL / MAC Fino a 123 voci
controllo della larghezza di banda	Controllo della larghezza di banda per porta Ingress: 500Kb ~ 1000Mbps Uscita: 500Kb ~ 1000 Mbps
MIB SNMP	RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB MIB Ethernet RFC-1643 Interfaccia MIB RFC-2863 MIB Ether-Like RFC-2665 RFC-2819 RMON MIB (Gruppo 1, 2, 3 e 9) RFC-2737 Entity MIB MIB client RADIUS RFC-2618 RFC-2933 IGMP-STD-MIB RFC3411 SNMP-Frameworks-MIB PAE IEEE 802.1X LLDP MAU-MIB
Funzione Livello 3
Interfacce IP	Max. 8 interfacce VLAN
Tabella di routing	Max. 32 voci di routing
Protocolli di routing	Instradamento statico del software IPv4 Instradamento statico del software IPv6
Conformità agli standard
Conformità normativa	FCC Parte 15 Classe A, CE
Test di stabilità	IEC60068-2-32 (caduta libera) IEC60068-2-27 (ammortizzatore) IEC60068-2-6 (vibrazione)
Conformità agli standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T Controllo del flusso IEEE 802.3x e contropressione Tronco della porta IEEE 802.3ad con LACP Protocollo Spanning Tree IEEE 802.1D IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Classe di servizio IEEE 802.1p Tagging VLAN IEEE 802.1Q Controllo della rete di autenticazione delle porte IEEE 802.1x IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Alimentazione su Ethernet RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2
Ambiente
temperatura di esercizio	-40 ~ 75 gradi C
Temperatura di conservazione	-40 ~ 85 gradi C
Umidità	5 ~ 95% (senza condensa)
