DESCRIZIONE
Rete facilmente distribuibile ed espansa

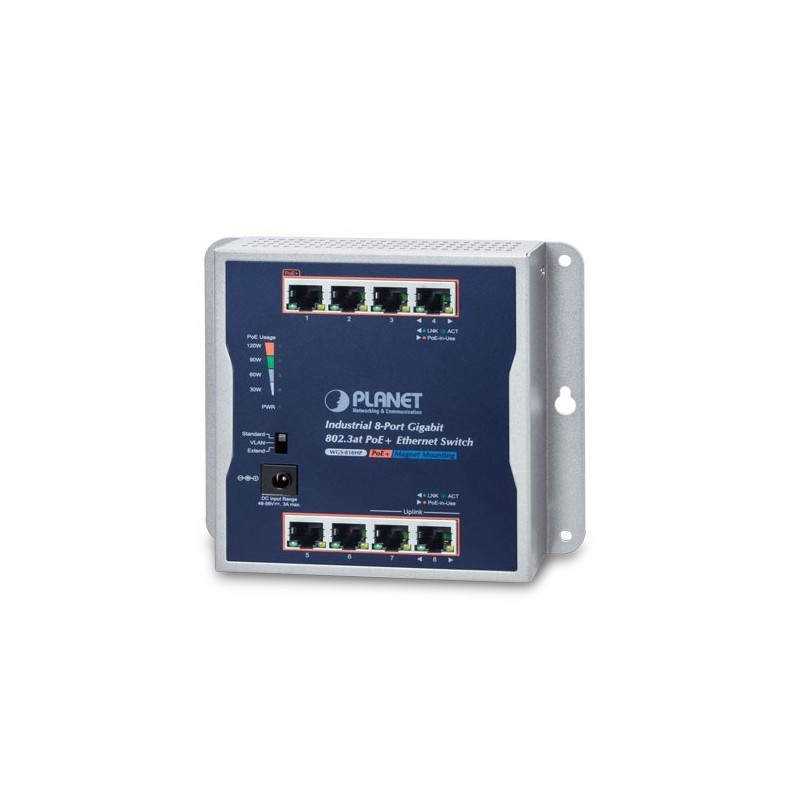

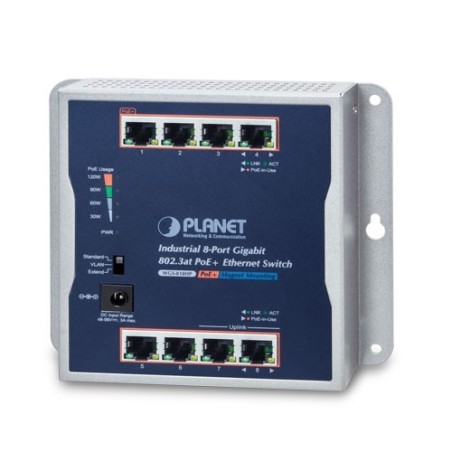

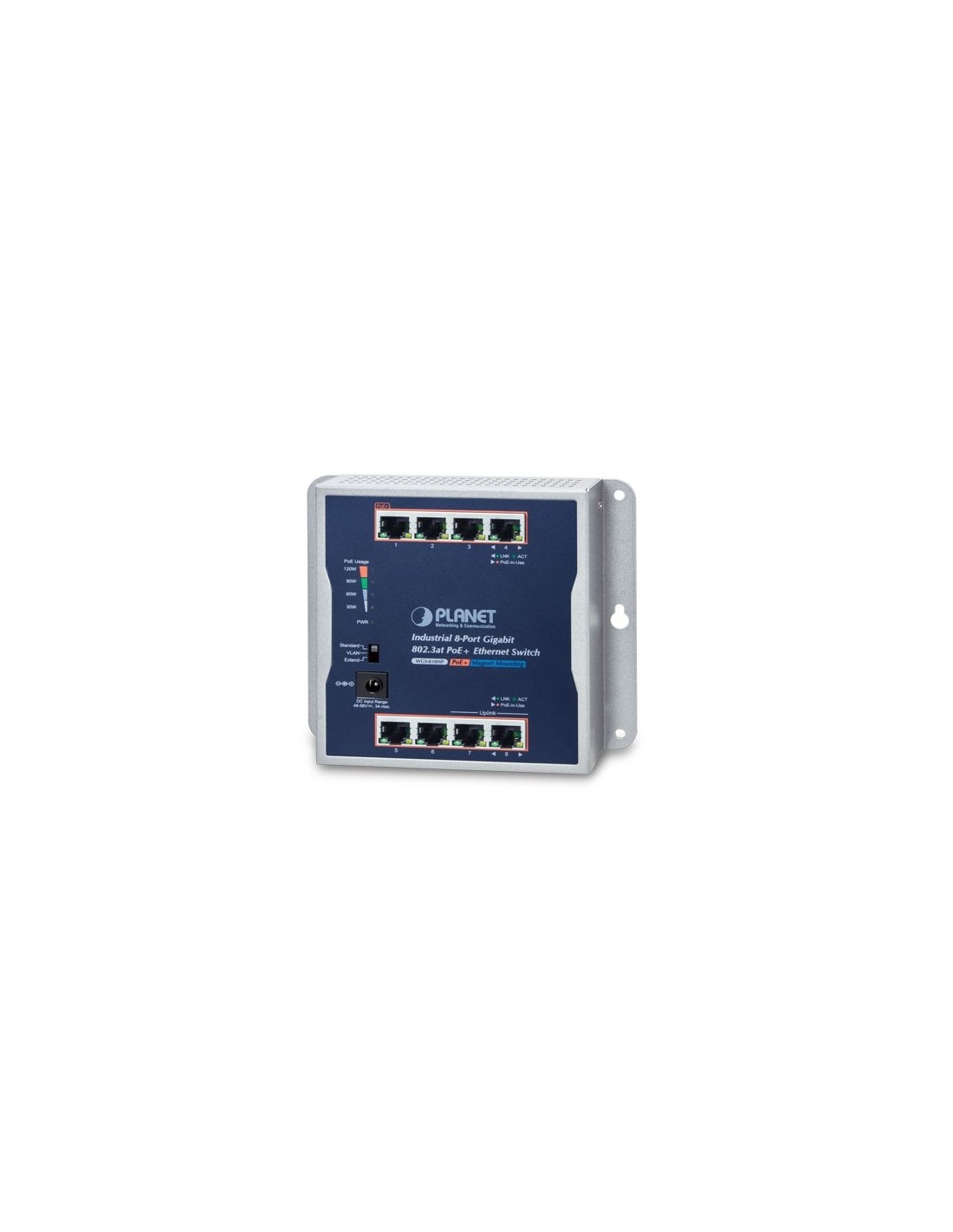

Progettato per essere installato in un alloggiamento a parete o semplicemente montato in qualsiasi posizione comoda a parete, PLANET WGS-810 è un innovativo switch Ethernet Gigabit industriale a 8 porte montato a parete . Viene fornito in un contenitore metallico IP30 compatto ma robusto. Con una velocità di rete ultra elevata e una temperatura operativa compresa tra -20 e 60 gradi C , il WGS-810 è la soluzione ideale per soddisfare la domanda per le seguenti applicazioni di rete.
- Rete edificio / domotica
- Internet delle cose (IoT)
- Sorveglianza IP e wireless
Il WGS-810 è in grado di funzionare in modo affidabile, stabile e silenzioso in qualsiasi ambiente senza comprometterne le prestazioni e offre una distribuzione rapida, sicura e facile della rete di automazione domestica.
Innovativa installazione a parete
Il WGS-810 è appositamente progettato per essere installato in un ambiente stretto, come un armadio a parete. Il design compatto, piatto e montato a parete si adatta facilmente a qualsiasi spazio limitato. Adotta il design "Front Access" intuitivo, rendendo l'installazione, il cablaggio dei cavi, il monitoraggio dei LED e la manutenzione del WGS-810 collocati in un involucro molto conveniente per i tecnici. Il WGS-810 può essere installato con montaggio a parete fisso , a parete magnetica o su guida DIN , rendendo così la sua usabilità più flessibile.
Modalità operative standard, VLAN ed estensioni
WGS-810 offre le modalità operative Standard , VLAN ed Extend . Il WGS-810 può funzionare come un normale interruttore gigabit in modalità operativa standard.
La modalità operativa VLAN presenta la funzione VLAN basata su porta che può aiutare a prevenire che il multicast o la tempesta di trasmissione si influenzino a vicenda. Con due porte uplink con velocità di trasferimento di 1000 Mbps, garantisce trasmissione dati e video ad alta velocità e affidabilità affidabile per la connessione tra server farm e utenti finali.
Nella modalità operativa Estendi , il WGS-810 funziona su una porta per porta con funzionamento duplex a 10 Mbps ma su una distanza fino a 250 metri superando il limite di 100 m sul cavo Ethernet UTP. Supporta anche l'isolamento VLAN per isolare le porte in modo da prevenire la tempesta di trasmissione e difendere lo spoofing DHCP nella modalità operativa estesa.
SPECIFICHE TECNICHE
| Specifiche hardware | |
|---|---|
| Connettore di rete | RJ45 a 8 porte per 10/100 / 1000BASE-T |
| Porta di iniezione PoE | 8 porte con funzione iniettore PoE + 802.3at (da Port-1 a Port-8) |
| Cambia architettura | Conservare e inoltrare |
| Tabella degli indirizzi MAC | Tabella degli indirizzi MAC 4K con funzione di autoapprendimento |
| Cambia tessuto | 16 Gbps / non bloccante |
| Passa throughput | 11.9Mpps@64Bytes |
| Jumbo Frame | 9Kbytes |
| Controllo del flusso | Frame di pausa IEEE 802.3x per full duplex Contropressione per half duplex |
| Indicatori a LED | LED di alimentazione: Potenza ( verde ) LED di utilizzo alimentazione PoE: 30W, 60W, 90W, 120W ( giallo ) Porta PoE: PoE-in-Use ( giallo ) LNK / ACT ( verde ) |
| Protezione ESD | 4KV DC |
| DIP Switch | Modalità operative selezionabili: ■ Standard: IEEE 802.3at PoE + distanza di trasmissione di 100 m ■ VLAN: VLAN basata su porta ■ Estensione: distanza di trasmissione PoE da 25 watt di 250 m a una velocità di 10 Mbps |
| Connettore | Jack di alimentazione CC con polo centrale da 2,0 mm |
| Requisiti di alimentazione | 48 ~ 56 V CC, 3 A (max.) |
| Consumo di energia | 137 watt / 467 BTU |
| Allegato | Metallo IP30 |
| Dimensioni (L x P x A) | 148 x 25 x 134 mm |
| Peso | 474g |
| Installazione | Montaggio a parete fisso, montaggio a parete magnetica e montaggio su guida DIN |
| Power over Ethernet | |
| Standard PoE | PSE IEEE 802.3at Power over Ethernet Plus |
| Tipo di alimentazione PoE | End-arco |
| Potenza PoE | Standard IEEE 802.3af - Per porta 48 V ~ 56 V CC (a seconda dell'alimentazione), max. 15,4 watt Standard IEEE 802.3at - Per porta 50 V ~ 56 V CC (a seconda dell'alimentazione), max. 30 watt |
| Assegnazione dei pin di alimentazione | 1/2 (+), 3/6 (-) |
| Budget PoE Power | 120 watt (a seconda della potenza assorbita) |
| Max. Numero di PD di classe 2 | 8 |
| Max. Numero di PD di classe 3 | 8 |
| Max. Numero di PD di classe 4 | 4 |
| Conformità standard | |
| Conformità standard | Ethernet IEEE 802.3 Fast Ethernet IEEE 802.3u Ethernet Gigabit IEEE 802.3ab Controllo del flusso IEEE 802.3x Power over Ethernet IEEE 802.3af IEEE 802.3at Power over Ethernet plus Ethernet a risparmio energetico IEEE 802.3z |
| Conformità normativa | FCC Parte 15 Classe A, CE |
| Test di stabilità | IEC 60068-2-32 (caduta libera) IEC 60068-2-27 (Shock) IEC 60068-2-6 (vibrazione) |
| Ambiente | |
| Operativo | Temperatura: -20 ~ 60 gradi C. Umidità relativa: 5 ~ 95% (senza condensa) |
| Conservazione | Temperatura: -20 ~ 70 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
