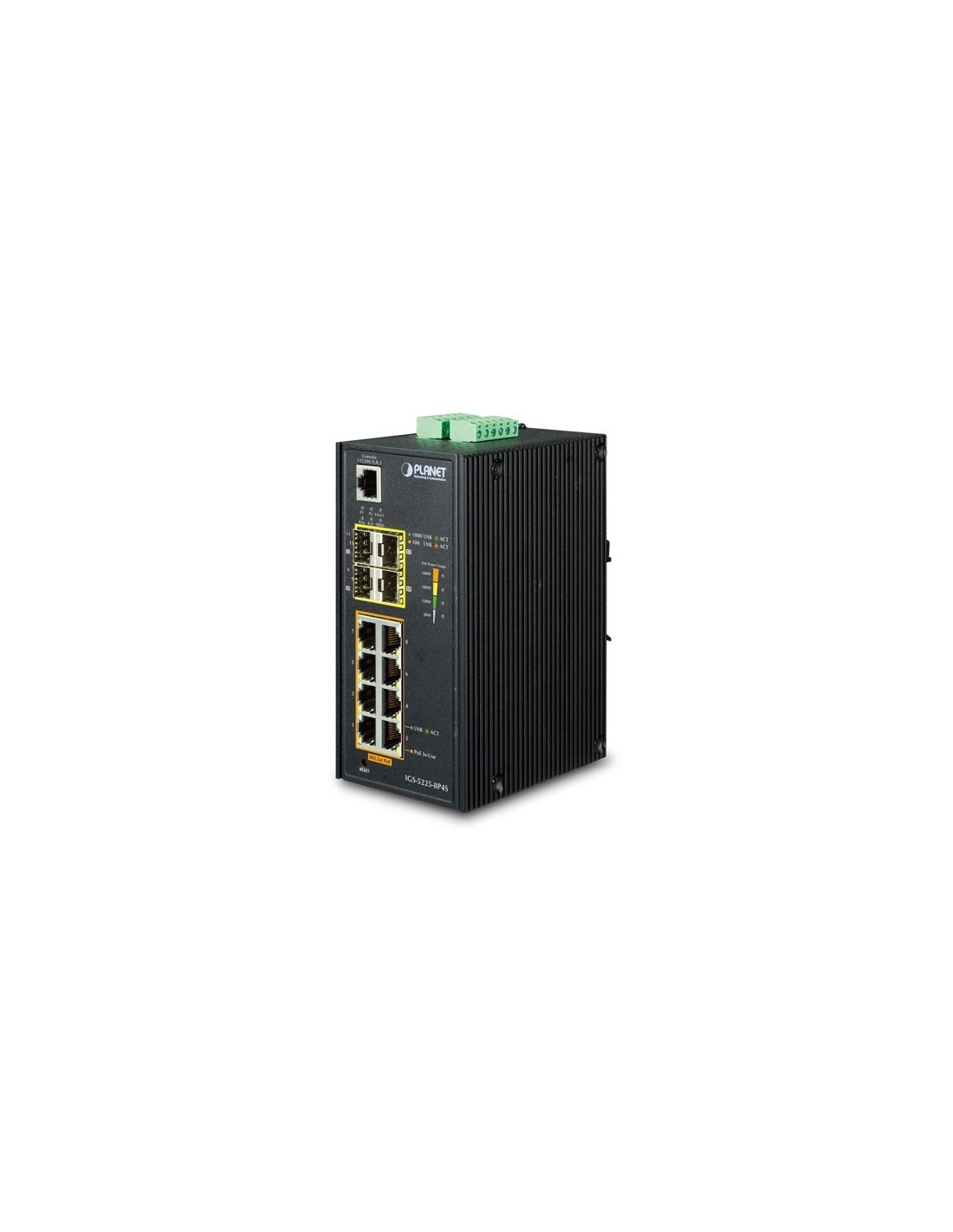

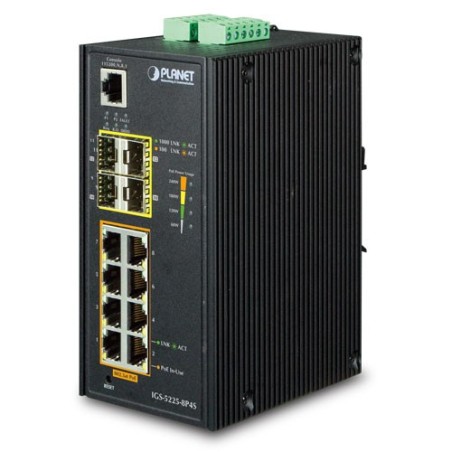

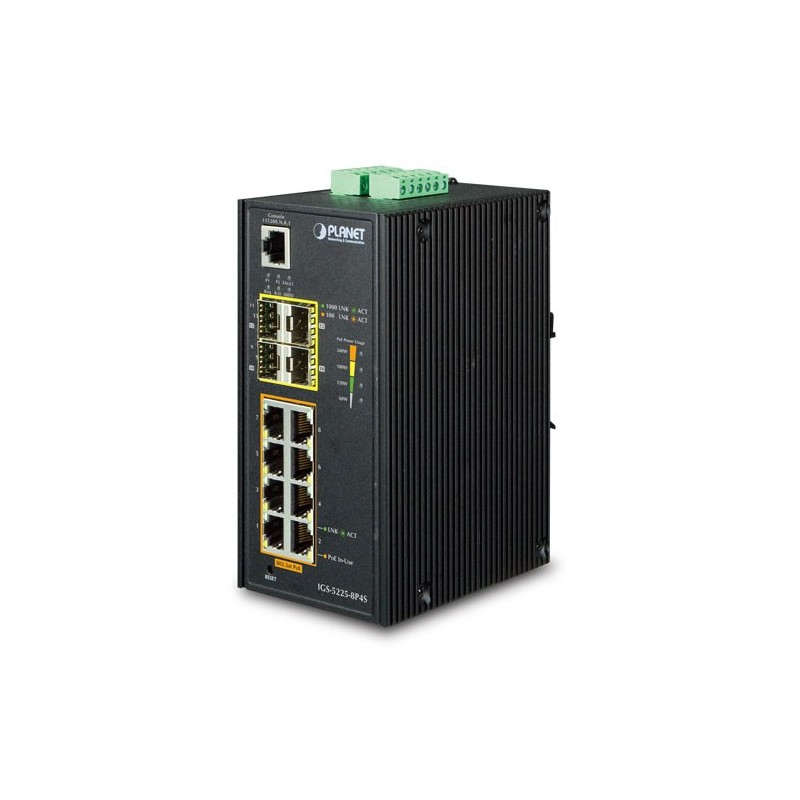

Planet IGS-5225-4P2S
Industrial L2 + 8-Port 10/100 / 1000T 802.3at PoE + Switch Ethernet gestito a 4 porte 100 / 1000X SFP (-40 ~ 75 gradi C)
DESCRIZIONE
PLANET Switch industriale PoE + Gigabit 802.3at 8 porte, IGS-5225-8P4S, è dotato di una robusta custodia metallica IP30 per un funzionamento stabile in ambienti industriali pesanti. Pertanto, IGS-5225-8P4S fornisce un elevato livello di immunità contro le interferenze elettromagnetiche e le forti sovratensioni elettriche che si trovano solitamente sui pavimenti degli impianti o nei banchi di controllo del traffico a bordo strada.
Commutatore PoE del dipartimento di area industriale / gruppo di lavoro
Fornendo fino a 8 interfacce di alimentazione in linea PoE +, l'IGS-5225-8P4S può facilmente creare una centralina per il sistema telefonico IP, il sistema di telecamere IP o il gruppo AP wireless per la rete industriale. Ad esempio, 8 telecamere IP PoE o punti di accesso wireless possono essere facilmente installati dietro l'angolo nell'ambiente industriale per esigenze di sorveglianza o per una rete di roaming wireless. Senza la limitazione della presa di corrente, IGS-5225-8P4S rende l'installazione di telecamere IP o AP wireless più semplice ed efficiente.
SPECIFICHE TECNICHE
| Specifiche hardware | |
|---|---|
| Porte di rame | 8 porte 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X |
| Slot SFP / mini-GBIC | 4 interfacce SFP 1000BASE-SX / LX / BX (da Port-9 a Port-12) Compatibile con 100BASE-FX SFP |
| Porta dell'iniettore PoE | 8 porte con funzione di iniettore PoE 802.3at / af con Port-1 a Port-8 |
| consolle | 1 porta seriale RJ45-RS232 (115200, 8, N, 1) |
| Cambia architettura | Store-and-Forward |
| Cambia tessuto | 24Gbps / non bloccante |
| Throughput (pacchetto al secondo) | Pacchetto 17,85Mpps @ 64 byte |
| Tabella degli indirizzi | Voci da 8K, apprendimento automatico degli indirizzi sorgente e invecchiamento |
| Shared Data Buffer | 4Mbits |
| Controllo del flusso | Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex |
| Jumbo Frame | 9Kbytes |
| Pulsante di reset | <5 secondi: riavvio del sistema > 5 sec: impostazione di fabbrica |
| Protezione ESD | DC 5KV |
| Allegato | Custodia in alluminio IP30 |
| Installazione | Kit guida DIN e kit di montaggio a parete |
| Connettore | Morsetto a 6 pin rimovibile per l'ingresso di corrente Pin 1/2 per Power 1, Pin 3/4 per allarme guasto, Pin 5/6 per Power 2 Morsetto a 6 pin rimovibile per interfaccia DI / DO Pin 1/2 per DI 1 e 2, Pin 3/4 per DO 1 e 2, Pin 5/6 per GND |
| Allarme | Un'uscita relè per mancanza di corrente. Capacità di portare corrente di allarme: 1 A @ 24 V CC |
| DI / DO | 2 ingressi digitali (DI): Livello 0: -24 V ~ 2,1 V (± 0,1 V) Livello 1: 2.1 V ~ 24 V (± 0,1 V) Carico in ingresso a 24 V CC, 10 mA max. 2 Uscita digitale (DO): collettore aperto a 24 V CC, 100 mA max. |
| Indicatore LED | Sistema : Potenza 1 ( verde ) Potenza 2 ( verde ) Allarme guasto ( rosso ) Anello ( verde ) Proprietario dell'anello ( verde ) DIDO ( rosso ) Per 10/100 / 1000T RJ45 PoE + porte : PoE-in-uso ( arancione ) LNK / ACT ( verde ) Per interfaccia SFP : 100 LNK / ACT ( arancione ) 1000 LNK / ACT ( verde ) |
| Dimensioni (L x P x A) | 72 x 107 x 152 mm |
| Peso | 1065g |
| Requisiti di alimentazione | Doppio 48 ~ 56 V CC (> 51 V CC per uscita PoE + consigliato) |
| Consumo di energia | Max. 10.1 watts / 34.44BTU (accensione senza connessione) Max. 255,9 watts / 872,62BTU (caricamento completo con funzione PoE) |
| Power Over Ethernet | |
| PoE Standard | IEEE 802.3at Power over Ethernet Plus / PSE |
| PoE Tipo di alimentazione | End-arco |
| PoE Power Output | Standard IEEE 802.3af - Per porta 48 V ~ 51 V CC (a seconda dell'alimentazione), max. 15,4 watt Standard IEEE 802.3at - Per porta 51 V ~ 56 V CC (a seconda dell'alimentazione), max. 36 watt |
| Assegnazione dei pin di alimentazione | 1/2 (+), 3/6 (-) |
| PoE Power Budget | Doppia alimentazione: massimo 240 W (a seconda della potenza assorbita) |
| Max. numero di PD di classe 2 | 8 |
| Max. numero di PD di classe 3 | 8 |
| Max. numero di PD di classe 4 | 8 |
| Funzione di livello 2 | |
| Interfacce di gestione di base | Console; Telnet; Programma di navigazione in rete; SNMP v1, v2c |
| Interfacce di gestione sicura | SSH, SSL, SNMP v3 |
| Configurazione della porta | Porta disabilita / abilita Negoziazione automatica 10/100 / 1000Mbps selezione modalità full e half duplex Controllo / disabilitazione controllo flusso Controllo della modalità di risparmio energetico |
| Stato della porta | Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo di flusso, stato di negoziazione automatica, stato del tronco |
| Port Mirroring | TX / RX / sia Monitor da 1 a 1 |
| VLAN | VLAN basata su tag 802.1Q, fino a 255 gruppi VLAN Tunnel Q-in-Q Private VLAN Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4094 ID VLAN |
| Link Aggregation | IEEE 802.3ad LACP / trunk statico Supporta 6 gruppi linea con 4 porte per fascio di linee |
| QoS | Classificazione basata sul traffico, priorità rigorosa e WRR Priorità a 8 livelli per la commutazione - Numero di porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / TOS nel pacchetto IP |
| Snooping IGMP | Snooping IGMP (v1 / v2 / v3), fino a 255 gruppi multicast Supporto per la modalità interrogativa IGMP |
| Snooping MLD | Snooping MLD (v1 / v2), fino a 255 gruppi multicast Supporto per la modalità interrogativa MLD |
| Elenco di controllo di accesso | ACL basato su IP ACL / MAC Fino a 123 voci |
| controllo della larghezza di banda | Controllo della larghezza di banda per porta Ingress: 500Kb ~ 1000Mbps Uscita: 500Kb ~ 1000 Mbps |
| MIB SNMP | RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB MIB Ethernet RFC 1643 MIB dell'interfaccia RFC 2863 MIB Ether-Like RFC 2665 RFC 2819 RMON MIB (Gruppi 1, 2, 3 e 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB PAE IEEE 802.1X LLDP MAU-MIB |
| Funzione Livello 3 | |
| Interfacce IP | Max. 8 interfacce VLAN |
| Tabella di routing | Max. 32 voci di routing |
| Protocolli di routing | Instradamento statico del software IPv4 Instradamento statico del software IPv6 |
| Conformità agli standard | |
| Conformità normativa | FCC Parte 15 Classe A, CE |
| Test di stabilità | IEC60068-2-32 (caduta libera) IEC60068-2-27 (ammortizzatore) IEC60068-2-6 (vibrazione) |
| Conformità agli standard | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T Controllo del flusso IEEE 802.3x e contropressione Tronco della porta IEEE 802.3ad con LACP Protocollo Spanning Tree IEEE 802.1D IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Classe di servizio IEEE 802.1p Tagging VLAN IEEE 802.1Q Controllo della rete di autenticazione delle porte IEEE 802.1X IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 |
| Ambiente | |
| temperatura di esercizio | -40 ~ 75 gradi C |
| Temperatura di conservazione | -40 ~ 85 gradi C |
| Umidità | 5 ~ 95% (senza condensa) |
