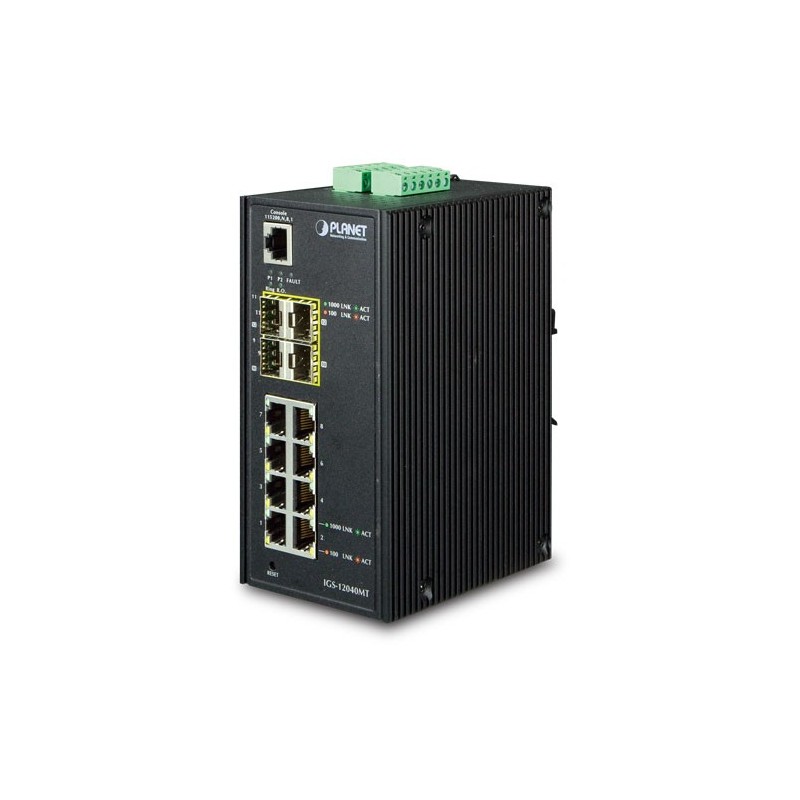

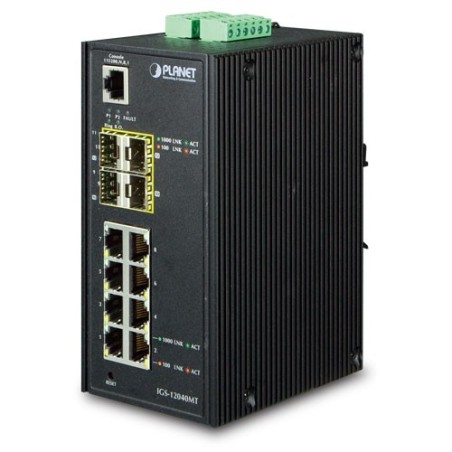

Planet IGS-12040MT
Switch Managed industriale a 8 porte 10/100 / 1000T + 4 porte 100 / 1000X SFP (-40 ~ 75 gradi C)
DESCRIZIONE
PLANET IGS-12040MT è uno Switch Ethernet Gigabit gestito a 12 porte e completamente progettato appositamente per costruire una dorsale Gigabit completa per trasmettere dati affidabili e ad alta velocità in ambienti industriali pesanti e inoltrare dati alla rete remota tramite fibra ottica. Fornisce interfacce in fibra ottica 10/100 / 1000BASE-T a 8 porte e 4 extra 100 / 1000BASE-X SFP fornite in un robusto case robusto IP30 con sistema di alimentazione ridondante. Oltre al supporto del fabric switch 24Gbps per gestire quantità estremamente elevate di video, voce e dati importanti in una topologia sicura, IGS-12040MT fornisce interfacce di gestione IPv6 / IPv4 user-friendly ma avanzate e abbondanti funzioni di commutazione L2 / L4. È il miglior investimento per le imprese industriali che espandono o aggiornano la propria infrastruttura di rete.
SPECIFICHE TECNICHE
| Specifiche hardware | |
| Porte di rame | 8 porte 10/100 / 1000BASE-T RJ45 Auto-MDI / MDI-X |
| Slot SFP / mini-GBIC | 4 interfacce SFP 1000BASE-SX / LX / BX (da Port-9 a Port-12) Compatibile con 100BASE-FX SFP |
| consolle | 1 porta seriale RJ45 x (115200, 8, N, 1) |
| Cambia architettura | Store-and-Forward |
| Cambia tessuto | 24 Gbps / non bloccanti |
| Throughput (pacchetto al secondo) | 17.85Mpps@64Bytes |
| Tabella degli indirizzi | Voci da 8K, apprendimento automatico degli indirizzi sorgente e invecchiamento |
| Shared Data Buffer | 4Mbits |
| Controllo del flusso | Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex |
| Jumbo Frame | 9Kbytes |
| Pulsante di reset | <5 secondi: riavvio del sistema > 5 sec: impostazione predefinita |
| Protezione ESD | 6KV DC |
| Protezione EFT | 6KV DC |
| Allegato | Custodia in alluminio IP30 |
| Installazione | Kit guida DIN e kit di montaggio a parete |

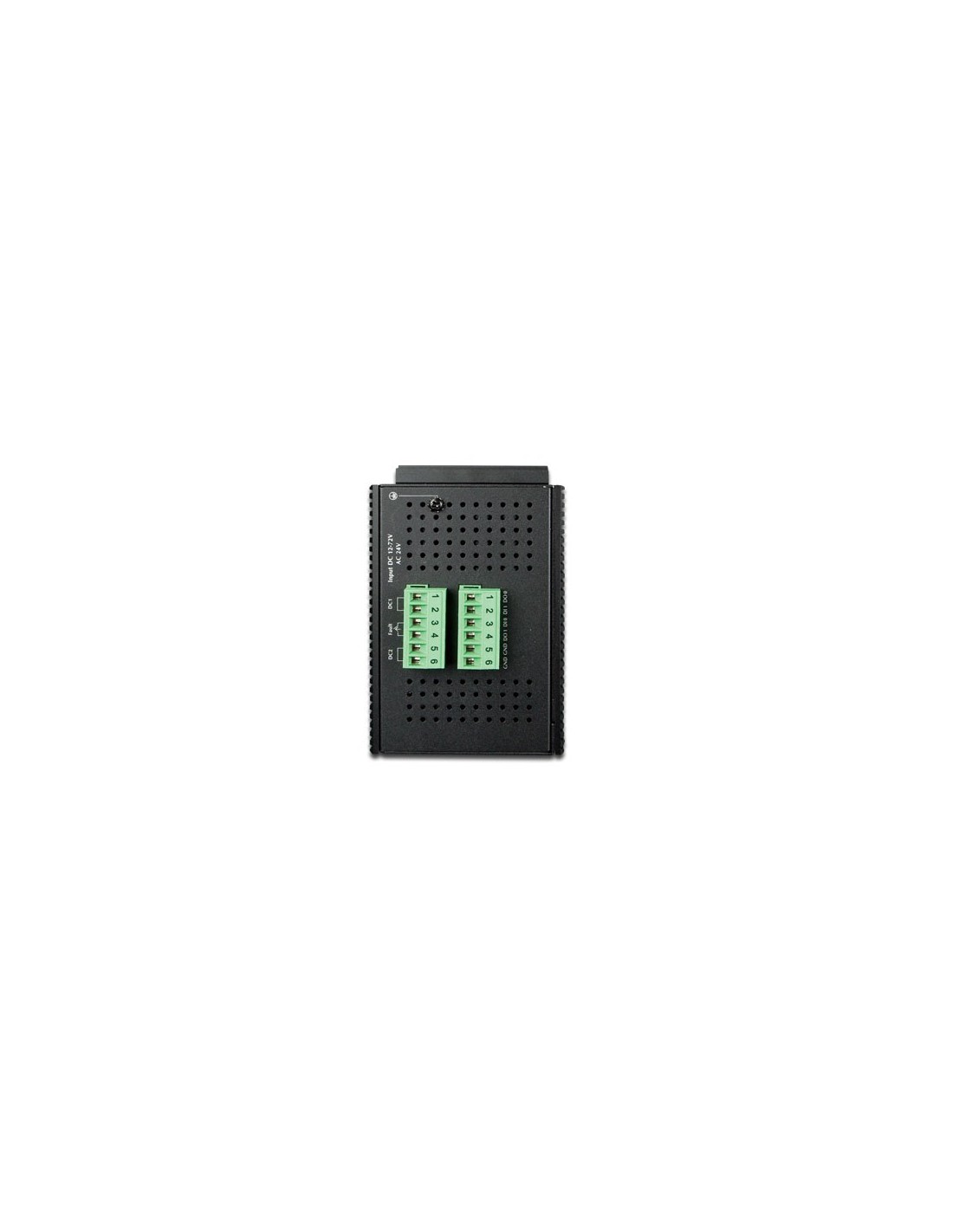

| Connettore | Morsetto a 6 pin rimovibile per l'ingresso di corrente Pin 1/2 per Power 1; Pin 3/4 per allarme di guasto; Pin 5/6 per Power 2 Morsetto a 6 pin rimovibile per interfaccia DI / DO Pin 1/2 per DI 0 e DI 1; Pin 3/4 per DO 0 & DO 1; Pin 5/6 per GND |
| Allarme | Un'uscita relè per mancanza di corrente. Capacità di trasporto corrente allarme relè: 1A @ 24 V CA. |
| DI / DO | 2 ingressi digitali (DI): Livello 0: -24 V ~ 2,1 V (± 0,1 V) Livello 1: 2.1 V ~ 24 V (± 0,1 V) Ingresso Carico a 24 V CC, 10 mA max. 2 uscite digitali (DO): Open collector a 24 V CC, 100 mA (max.) |
| Indicatore LED | Sistema: Potenza 1 ( verde ) Potenza 2 ( verde ) Allarme guasto ( verde ) Anello ( verde ) RO ( verde ) Per porta RJ45 10/100 / 1000T: 1000 LNK / ACT ( verde ) 10/100 LNK / ACT ( arancione ) Per interfaccia SFP: 1000 LNK / ACT ( verde ) 100 LNK / ACT ( arancione ) |
| Dimensioni (L x P x A) | 107 x 72 x 152 mm |
| Peso | 1010g |
| Requisiti di alimentazione | 12 V a 72 V CC 24 V CA. |
| Consumo di energia | 6,5 watt / 22,18BTU (sistema attivo) 12 watts / 40.95BTU (caricamento completo) |
| Funzioni di livello 2 | |
| Interfacce di gestione di base | Browser Web, Telnet, SNMP v1, v2c, console locale |
| Interfaccia di gestione sicura | SSH, SSL, SNMP v3 |
| Configurazione della porta | Porta disabilita / abilita Negoziazione automatica 10/100 / 1000Mbps selezione modalità full e half duplex Controllo del flusso disabilita / abilita Controllo della modalità di risparmio energetico |
| Stato della porta | Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo di flusso. Stato della negoziazione automatica, stato del tronco. |
| Port Mirroring | TX / RX / Entrambi Molti a 1 monitor |
| VLAN | VLAN basata su tag 802.1Q, fino a 255 gruppi VLAN Tunnel Q-in-Q Private VLAN Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4095 ID VLAN |
| Link Aggregation | Tracciato IEEE 802.3ad LACP / statico Supporta 6 gruppi di supporto per trunk a 8 porte |
| QoS | Classificazione basata sul traffico, priorità rigorosa e WRR Priorità a 8 livelli per la commutazione - Numero di porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / TOS in IP Packet |
| Snooping IGMP | IGMP (v1 / v2 / v3) Snooping, fino a 255 gruppi multicast Supporto per la modalità interrogativa IGMP |
| Snooping MLD | MLD (v1 / v2) Snooping, fino a 255 gruppi multicast MLD Supporto modalità interrogativo |
| Elenco di controllo di accesso | ACL basato su IP ACL / MAC Fino a 256 voci |
| controllo della larghezza di banda | Controllo della larghezza di banda per porta Ingresso: 500 Mbps ~ 1000 Mbps Uscita: 500 Mbps ~ 1000 Mbps |
| MIB SNMP | RFC-1213 MIB-II IF-MIB RFC 1493 Bridge MIB MIB Ethernet RFC 1643 MIB dell'interfaccia RFC 2863 MIB Ether-Like RFC 2665 RFC 2819 RMON MIB (Gruppo 1, 2, 3 e 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB PAE IEEE 802.1X LLDP MAU-MIB |
| Funzioni di livello 3 | |
| Interfacce IP | Max. 8 interfacce VLAN |
| Tabella di routing | Max. 32 voci di routing |
| Protocolli di routing | Instradamento statico del software IPv4 Instradamento statico del software IPv6 |
| Conformità agli standard | |
| Conformità alle normative | FCC Parte 15 Classe A, CE |
| Test di stabilità | IEC 60068-2-32 (caduta libera) IEC 60068-2-27 (ammortizzatore) IEC 60068-2-6 (vibrazione) |
| Conformità agli standard | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T Controllo del flusso IEEE 802.3x e contropressione Tronco della porta IEEE 802.3ad con LACP Protocollo Spanning Tree IEEE 802.1D IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Classe di servizio IEEE 802.1p Tagging VLAN IEEE 802.1Q Controllo della rete di autenticazione delle porte IEEE 802.1x IEEE 802.1ab LLDP IEEE 1588v2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP versione 1 RFC 2236 IGMP versione 2 RFC 3376 IGMP versione 3 RFC 2710 MLD versione 1 FRC 3810 MLD versione 2 |
| Ambiente | |
| Operativo | Temperatura: -40 ~ 75 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
| Conservazione | Temperatura: -40 ~ 85 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
GARANZIA 36 MESI
