Planet IFGS-1022HPT

Name: Planet IFGS-1022HPT
Brand: PLANET
SKU: VSPLIFGS1022HPT

Switch 8 porte industriali 10 porte e 100 porte 802.3at PoE + 2 porte Gigabit TP / SFP Combo Ethernet (-40 ~ 75 gradi C)

Descrizione

DESCRIZIONE

Switch PoE + di livello industriale per automazione degli edifici e sicurezza
Adatto per edifici in cui la sicurezza è rigorosamente applicata, l'IFGS-1022HPT, con otto interfacce di alimentazione in linea Fast Ethernet 802.3at PoE +, può facilmente costruire una centralina per un sistema telefonico IP, un sistema di sorveglianza IP e un gruppo di AP wireless in il duro ambiente industriale. Ad esempio, 8 telecamere IP PoE o AP wireless PoE possono essere facilmente installati per esigenze di sorveglianza o è possibile creare un ambiente di roaming wireless nell'area industriale. Senza la limitazione della presa di corrente, l'IFGS-1022HPT rende l'installazione di telecamere IP o AP wireless più semplice ed efficiente.

Soluzione di integrazione perfetta per telecamera IP PoE e sistema NVR
L'IFGS-1022HPT fornisce otto porte PoE + 10 / 100BASE-TX 802.3at che possono offrire una potenza PoE sufficiente a 8 telecamere IP PoE allo stesso tempo. Inoltre, con le due interfacce combo 1000BASE-X SFP, l'IFGS-1022HPT può connettersi a uno switch di fibra principale e inviare flussi video a un NVR e un centro di monitoraggio. Attraverso l'architettura switch ad alte prestazioni, l'IFGS-1022HPT facilita il salvataggio dei file video registrati dalle 8 telecamere IP PoE + nei sistemi NVR. Inoltre, i sistemi NVR possono essere controllati e monitorati sia nella LAN locale che nel sito remoto via Internet. L'IFGS-1022HPT offre indubbiamente un sistema di sorveglianza sicuro ideale a un costo totale inferiore.

SPECIFICHE TECNICHE

Specifiche hardware
Porte in rame Fast Ethernet	Otto porte 10 / 100BASE-TX RJ45 auto-MDI / MDI-X (da Port-1 a Port-8)
Porte in rame Ethernet Gigabit	Due porte 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X (condiviso con Port-9 e Port-10)
Slot SFP / mini-GBIC	Due interfacce SFP 1000BASE-SX / LX / BX (condivise con Port-9 e Port-10)
Porta dell'iniettore PoE	Otto porte con funzione PoE + 802.3af / 802.3at iniettore (da Port-1 a Port-8)
Cambia architettura	Store-and-Forward
Cambia tessuto	5.6Gbps / non bloccante
Switch Throughput @ 64 byte	4,1Mpps @ 64 byte
Tabella degli indirizzi MAC	16K voci
Shared Data Buffer	4Mb SRAM
Controllo del flusso	Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex
Jumbo Frame	10 Kbytes
Interruttore DIP (da Port-1 a Port-8)	Modalità standard: distanza di trasmissione PoE da 30 watt di 100 m alla velocità di 10/100 Mbps Modalità estesa: distanza di trasmissione PoE da 30 watt di 250 m alla velocità di 10 Mbps
GUIDATO	3 x LED per sistema e alimentazione: ■ Verde : DC Power 1 ■ Verde : DC Power 2 ■ Rosso : Allarme guasto alimentazione 2 x LED per PoE Copper Port (Port-1 ~ Port-8): ■ Verde : LNK / ACT (10 / 100Mbps) ■ Arancione : In uso PoE 2 x LED per porta rame 10/100 / 1000T (Port-9 ~ Port-10): ■ Verde : LNK / ACT ■ Arancione : 1000 2 LED per interfaccia mini-GBIC (Port-9 ~ Port-10) ■ Arancione : LNK / ACT ■ Verde : 1000

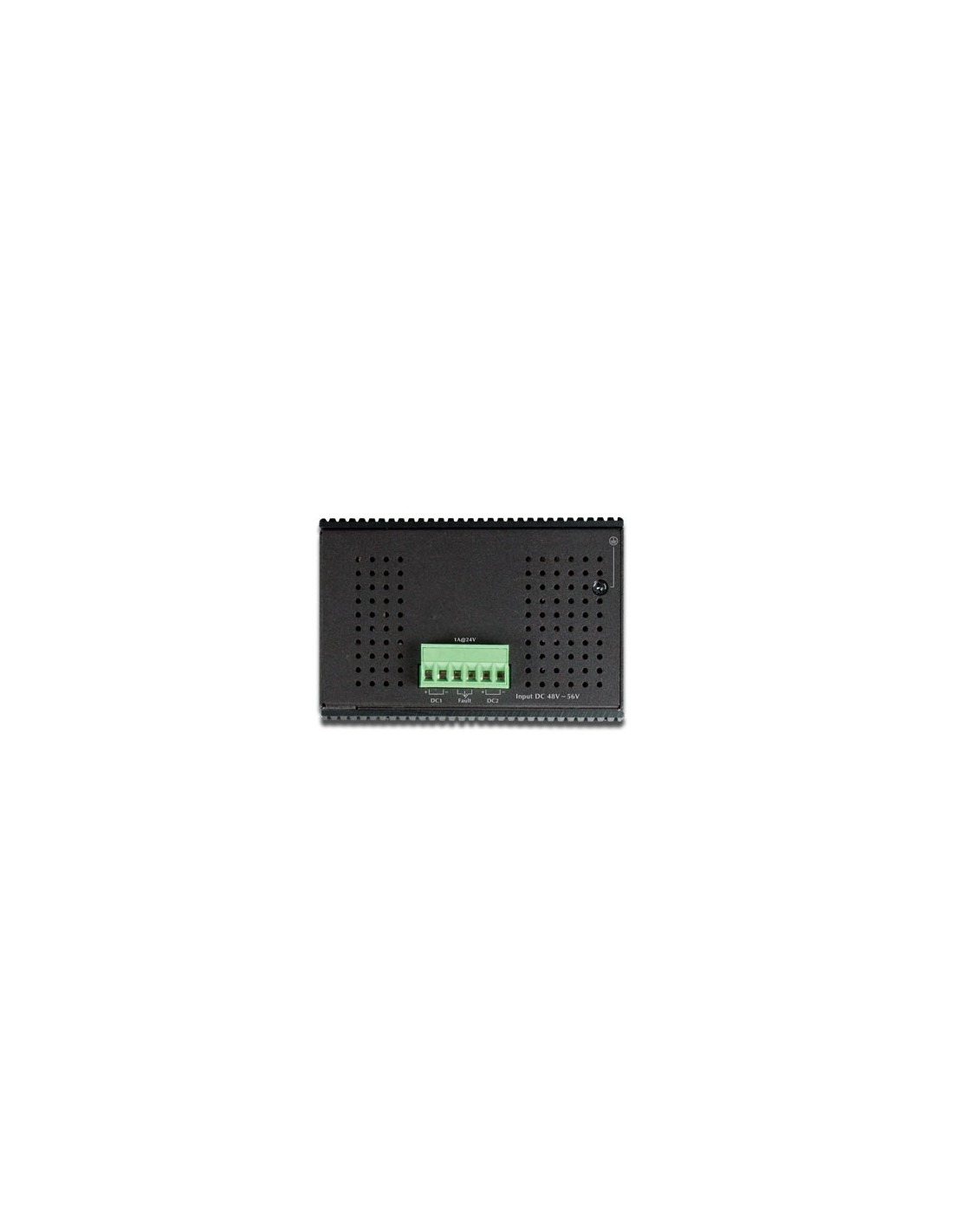

Connettore	Morsetto a 6 pin rimovibile ■ Pin 1/2 per alimentazione 1 ■ Pin 3/4 per allarme di guasto di alimentazione ■ Pin 5/6 per Power 2
Allarme	Un'uscita relè per mancanza di corrente. Capacità di portare corrente di allarme: 1 A @ 24 V CA.
Requisiti di alimentazione	48 ~ 56 V CC, 5,5 A (max.) (> 51 V CC per uscita PoE + consigliata)
Consumo di energia / Dissipazione	6.4 watt, 21BTU (Standby senza funzione PoE) con ingresso DC 56V 8,2 watts, 27BTU (caricamento completo senza funzione PoE) con ingresso DC 56V 241 watt, 832BTU (caricamento completo con funzione PoE) con ingresso DC 56V
Dimensioni (L x P x A)	72 x 107 x 161 mm
Peso	1034g
Protezione ESD	6KV DC
Allegato	Custodia in alluminio IP30
Installazione	Kit guida DIN e kit di montaggio a parete
Power over Ethernet
PoE Standard	IEEE 802.3at Power over Ethernet Plus / PSE
PoE Tipo di alimentazione	End-arco
Assegnazione dei pin di alimentazione	1/2 (+), 3/6 (-)
PoE Power Output	Standard IEEE 802.3af - Per porta 48 V ~ 51 V CC (a seconda dell'alimentazione), max. 15,4 watt Standard IEEE 802.3at - Per porta 51 V ~ 56 V CC (a seconda dell'alimentazione), max. 30 watt
PoE Power Budget	Doppia alimentazione: massimo 240 W (a seconda della potenza assorbita)
Max. Numero di PD di classe 2	8
Max. Numero di PD di classe 3	8
Max. Numero di PD di classe 4	8
Conformità agli standard
Conformità normativa	FCC Parte 15 Classe A, CE
Test di stabilità	IEC 60068-2-32 (caduta libera) IEC 60068-2-27 (ammortizzatore) IEC 60068-2-6 (vibrazione)
Conformità agli standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX / LX Controllo del flusso e contropressione IEEE 802.3x IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus
Ambiente
temperatura di esercizio	-40 ~ 75 gradi C
Temperatura di conservazione	-40 ~ 85 gradi C
Umidità	5 ~ 95% (senza condensa)

Accessori
PWR-240-48	Alimentazione elettrica DIN-rail industriale a singola uscita da 240 W 48 V CC (-20 ~ 70 gradi C)
PWR-480-48	Alimentazione elettrica DIN-rail industriale a singola uscita da 480 W 48 V CC (-20 ~ 70 gradi C)
