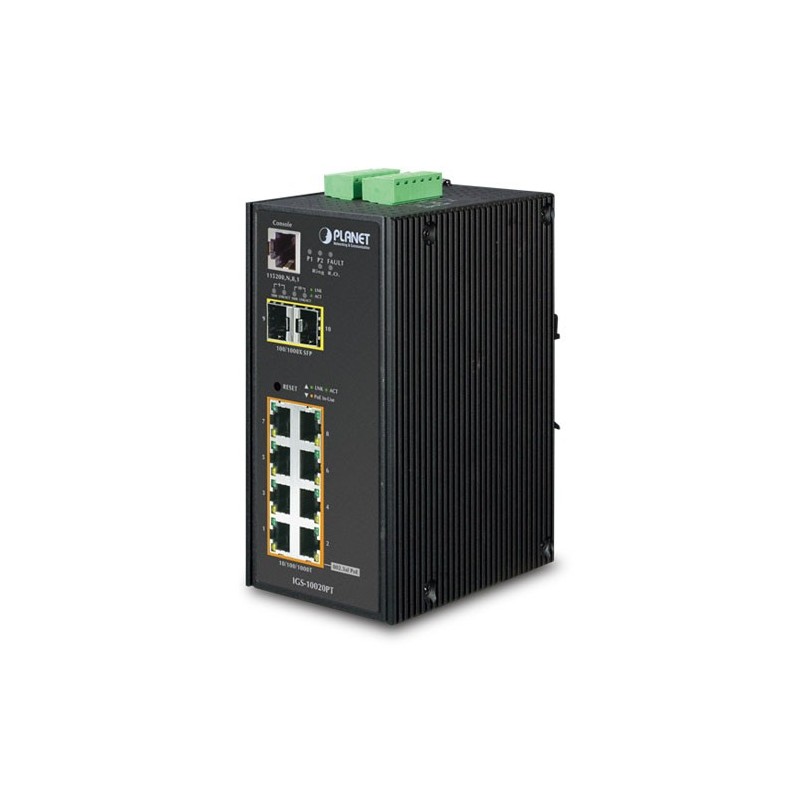

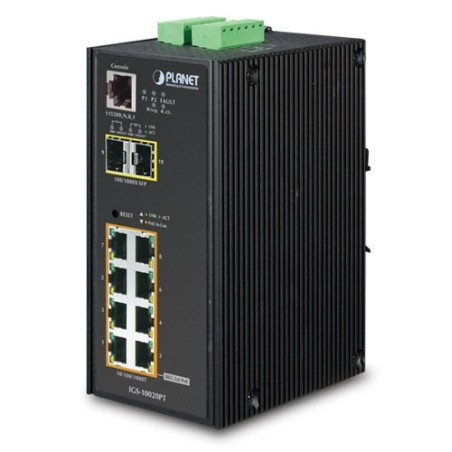

Planet IGS-10020PT

Name: Planet IGS-10020PT
Brand: PLANET
SKU: VSPLIGS10020PT

Planet Switch 8 porte industriale 10/100 / 1000T 802.3af PoE + 2 Managed Switch SFP 100 / 1000X (-40 ~ 75 gradi C)

Descrizione

DESCRIZIONE

SPECIFICHE TECNICHE

Specifiche hardware
Versione	2
Porte di rame	8 porte 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X
Slot SFP / mini-GBIC	2 interfacce SFP 1000BASE-SX / LX / BX (Port-9 e Port-10) Compatibile con 100BASE-FX SFP
consolle	1 x porta seriale RJ45-RS-232 (115200, 8, N, 1)
Cambia architettura	Store-and-Forward
Cambia tessuto	20 Gbps / non bloccante
Throughput (pacchetto al secondo)	14.8Mpps @ 64 byte di pacchetti
Tabella degli indirizzi	Voci da 8K, apprendimento automatico degli indirizzi sorgente e invecchiamento
Shared Data Buffer	4Mbits
Controllo del flusso	Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex
Jumbo Frame	9Kbytes
Pulsante di reset	<5 secondi: riavvio del sistema > 5 sec: impostazione predefinita
Protezione ESD	6KV DC
Protezione EFT	6KV DC
Allegato	Custodia in alluminio IP30

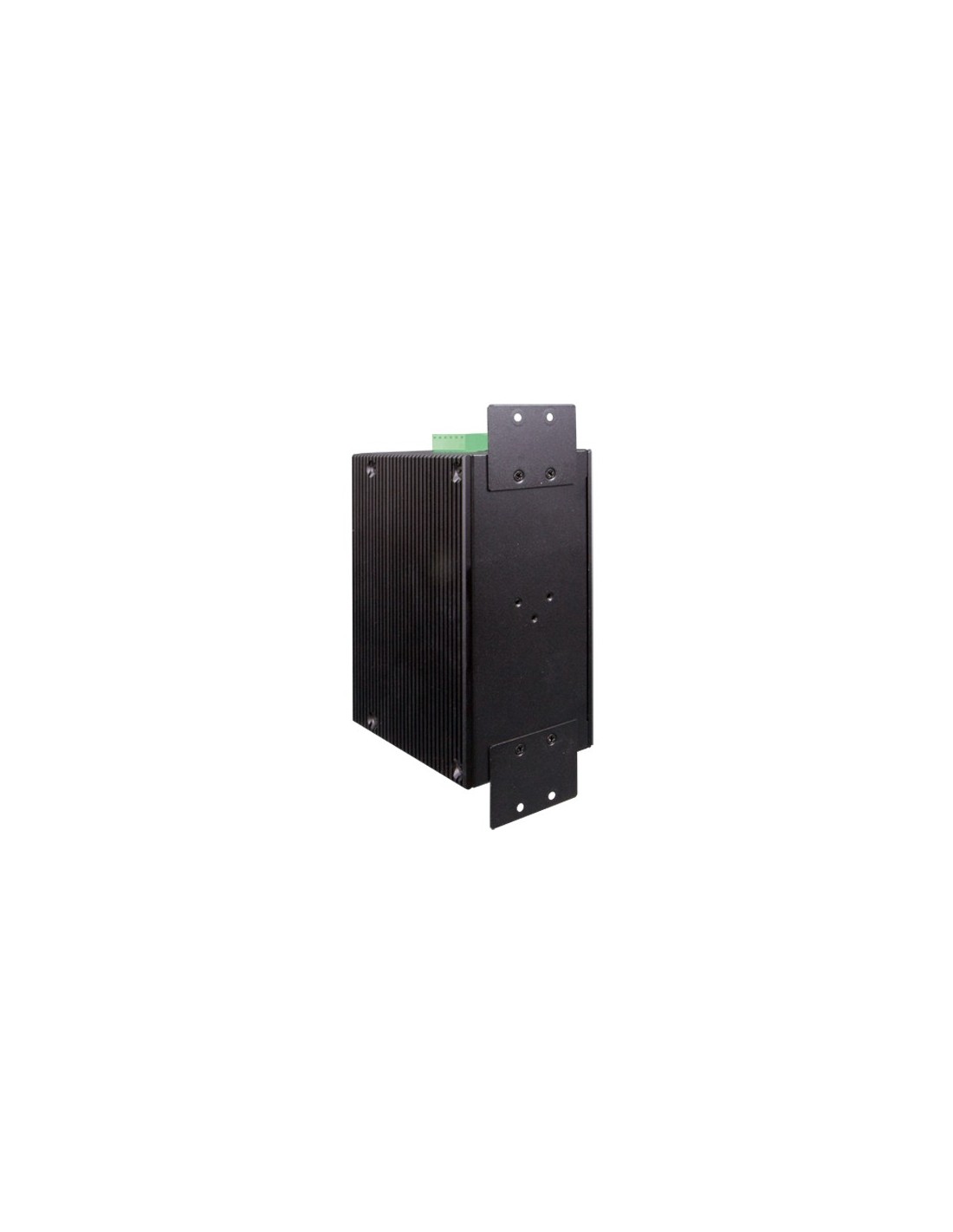

Installazione	Kit guida DIN e kit di montaggio a parete
Connettore	Morsetto a 6 pin rimovibile per l'ingresso di corrente Pin 1/2 per Power 1; Pin 3/4 per allarme di guasto; Pin 5/6 per Power 2 Morsetto a 6 pin rimovibile per interfaccia DI / DO Pin 1/2 per DI 1 e 2, Pin 3/4 per DO 1 e 2, Pin 5/6 per GND
Allarme	Un'uscita relè per mancanza di corrente. Capacità di portare corrente di allarme: 1A @ DC 24V
DI / DO	2 ingressi digitali (DI): Livello 0: -24 V ~ 2,1 V (± 0,1 V) Livello 1: 2.1 V ~ 24 V (± 0,1 V) Ingresso Carico a 24 V CC, 10 mA max. 2 uscite digitali (DO): Open collector a 24VDC, 100mA max.
Indicatore LED	Sistema: Potenza 1 ( verde ) Potenza 2 ( verde ) Allarme guasto ( verde ) Anello ( verde ) Proprietario dell'anello ( verde ) Per porte RJ45 10/100 / 1000T: PoE-in-uso ( arancione ) LNK / ACT ( verde ) Per interfaccia SFP: 1000 ( arancione ) LNK / ACT ( verde )
Dimensioni (L x P x A)	152 x 107 x 72 mm
Peso	1684g
Requisiti di alimentazione	DC 48V
Consumo di energia	31,9 watts / 108.78BTU (caricamento completo senza funzione PoE) 161,9 watt / 522.08BTU (caricamento completo con funzione PoE)
Power Over Ethernet
PoE Standard	IEEE 802.3af Power over Ethernet / PSE
PoE Tipo di alimentazione	End-arco
PoE Power Output	Per porta 48 V CC, 350 mA; max. 15,4 watt
Assegnazione dei pin di alimentazione	1/2 (+), 3/6 (-)
PoE Power Budget	Massimo 130 W (a seconda della potenza assorbita)
Max. numero di PD di classe 2	8
Max. numero di PD di classe 3	8
Funzione di livello 2
Interfacce di gestione di base	Console; Telnet; Programma di navigazione in rete; SNMP v1, v2c
Interfacce di gestione sicura	SSH, SSL, SNMP v3
Configurazione della porta	Porta disabilita / abilita Negoziazione automatica 10/100 / 1000Mbps selezione modalità full e half duplex Controllo / disabilitazione controllo flusso Controllo della modalità di risparmio energetico
Stato della porta	Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo di flusso, stato di negoziazione automatica, stato del tronco
Port Mirroring	TX / RX / sia Monitoraggio 1 a 1
VLAN	VLAN basata su tag 802.1Q, fino a 255 gruppi VLAN Tunnel Q-in-Q Private VLAN Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4094 ID VLAN
Link Aggregation	IEEE 802.3ad LACP / trunk statico Supporta 5 trunk group con 8 porte per trunk
QoS	Classificazione basata sul traffico, priorità rigorosa e WRR Priorità a 8 livelli per la commutazione - Numero di porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / TOS nel pacchetto IP
Snooping IGMP	Snooping IGMP (v1 / v2 / V3), fino a 255 gruppi multicast Supporto per la modalità interrogativa IGMP
Snooping MLD	Snooping MLD (v1 / v2), fino a 255 gruppi multicast Supporto per la modalità interrogativa MLD
Elenco di controllo di accesso	ACL basato su IP ACL / MAC Fino a 123 voci
controllo della larghezza di banda	Controllo della larghezza di banda per porta Ingress: 500Kb ~ 1000Mbps Uscita: 500Kb ~ 1000 Mbps
MIB SNMP	RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB MIB Ethernet RFC 1643 MIB dell'interfaccia RFC 2863 MIB Ether-Like RFC 2665 RFC 2819 RMON MIB (Gruppi 1, 2, 3 e 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB PAE IEEE 802.1X LLDP MAU-MIB
Funzione Livello 3
Interfacce IP	Max. 8 interfacce VLAN
Tabella di routing	Max. 32 voci di routing
Protocolli di routing	Instradamento statico del software IPv4 Instradamento statico del software IPv6
Conformità agli standard
Conformità normativa	FCC Parte 15 Classe A, CE
Test di stabilità	IEC60068-2-32 (caduta libera) IEC60068-2-27 (ammortizzatore) IEC60068-2-6 (vibrazione)
Conformità agli standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T Controllo del flusso IEEE 802.3x e contropressione Tronco della porta IEEE 802.3ad con LACP Protocollo Spanning Tree IEEE 802.1D IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Classe di servizio IEEE 802.1p Tagging VLAN IEEE 802.1Q Controllo della rete di autenticazione delle porte IEEE 802.1x IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2
Ambiente
temperatura di esercizio	-40 ~ 75 gradi C
Temperatura di conservazione	-40 ~ 85 gradi C
Umidità	5 ~ 95% (senza condensa)
