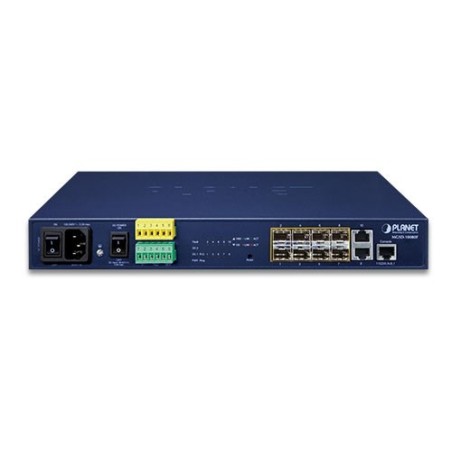

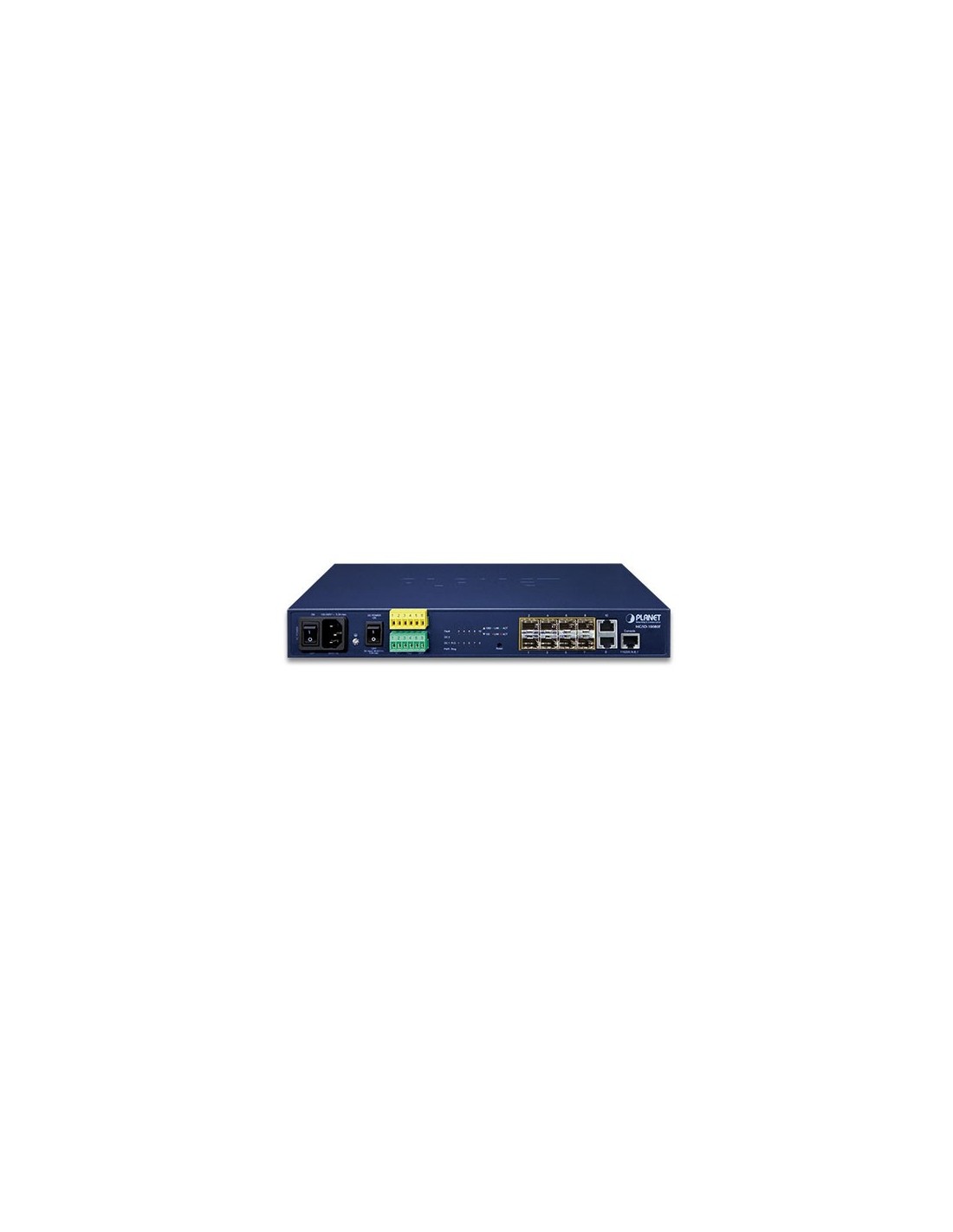

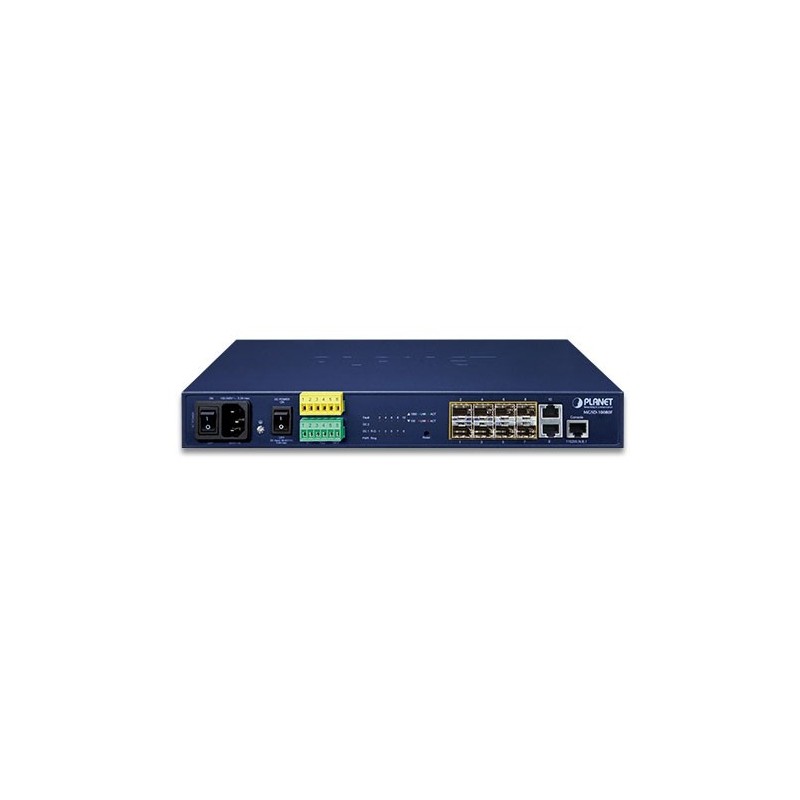

MGSD-10080F
13" 8-Port 100/1000Base-X SFP + 2-Port 10/100/1000Base-T L2/L4 Managed Metro Ethernet Switch (AC+2 DC, DIDO), ERPS Ring Supported
DESCRIZIONE
Switch multiplo per porte in fibra SFP per la crescita di reti a lungo raggio di aziende, telecomunicazioni e campus L'
ultimo switch Ethernet della serie Metro di PLANET MGSD-10080F è dotato di funzioni di gestione avanzate e fornisce 8 porte in fibra SFP a doppia velocità da 100/1000 Mbps e 2 porte 10/100 / Porte TP da 1000 Mbps fornite in una custodia robusta e robusta. È in grado di fornire tessuto di commutazione non bloccante e velocità di trasmissione del filo fino a 20 Gbps nell'intervallo di temperatura da -10 a 60 gradi Csenza perdita di pacchetti ed errori CRC, che semplificano notevolmente le attività di aggiornamento della LAN aziendale per soddisfare le crescenti esigenze di larghezza di banda. L'MGSD-10080F è appositamente progettato per il fornitore di servizi per fornire una rete Ethernet redditizia a lunga distanza. L'MGSD-10080F adotta il design " Accesso frontale ", rendendo il cablaggio e la manutenzione dell'MGSD-10080F collocato in un armadio molto facile per i tecnici.
SPECIFICHE
| Specifiche hardware | |||||
|---|---|---|---|---|---|
| Slot SFP / mini-GBIC | 8 interfacce SFP 1000Base-SX / LX / BX, dalla porta 1 alla porta 8 Compatibile con SFP 100Base-FX |
||||
| Porte in rame | 2 porte 10/100 / 1000Base-T RJ-45 auto-MDI / MDI-X | ||||
| Porta console | 1 porta seriale da RJ-45 a RS-232 (115200, 8, N, 1) | ||||
| Cambia architettura | Store-and-Forward | ||||
| Throughput (pacchetto al secondo) | Pacchetto 14.8Mpps @ 64Bytes | ||||
| Cambia tessuto | 20 Gbps / non bloccante | ||||
| Tabella degli indirizzi | 8.000 voci, apprendimento e invecchiamento automatici dell'indirizzo di origine | ||||
| Condividi buffer dati | 4Mbits | ||||
| Controllo del flusso | Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex |
||||
| Jumbo Frame | 9Kbytes | ||||
| Tasto reset | <5 secondi: riavvio del sistema > 10 secondi: impostazione predefinita di fabbrica |
||||
| Dimensioni (L x P x A) | 330 x 155 x 43,5 mm, altezza 1U | ||||
| Peso | 1661g | ||||
| Indicatore LED | Sistema: PWR (verde) CC 1 (verde) CC 2 (verde) Allarme guasto (verde) Anello * (verde) Proprietario anello * (verde) Porte per Gigabit: 100 LNK / ACT (arancione) 1000 LNK / ACT (verde) |
||||
| Consumo di energia | Max. 11,2 Watt / 38,2 BTU (ingresso CA) Max. 10,8 Watt / 36,9 BTU (ingresso CC) |
||||
| Requisiti di alimentazione | CA 100 ~ 240 V, 50 / 60Hz 0,15 A -36 V CC @ 0,3 A, Gamma: -36 V ~ -72 V CC |
||||
| Allarme | Un'uscita a relè per mancanza di corrente. Capacità di trasporto corrente del relè di allarme: 1A @ DC 24V |
||||
| DI / DO | 2 Ingresso digitale (DI) Livello 0: -24 V ~ 2,1 V (± 0,1 V) Livello 1: 2,1 V ~ 24 V (± 0,1 V ) Carico d'ingresso a 24 V CC, 10 mA max. 2 uscite digitali (DO): open collector a 24VDC, 100mA max. |
||||
| Funzione Layer 2 | |||||
| Configurazione della porta | Disabilita / abilita porta Selezione automatica 10/100 / 1000Mbps modalità selezione full e half duplex Disabilita / abilita controllo flusso su ogni porta Controllo modalità risparmio energia |
||||
| Stato porta | Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo del flusso, lo stato della negoziazione automatica, lo stato del trunk |
||||
| Port Mirroring | TX / RX / Monitor da 1 a 1 |
||||
| VLAN | 802.1Q VLAN basata su tag, fino a 255 gruppi VLAN Tunneling Q-in-Q VLAN privata Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4094 ID VLAN |
||||
| Aggregazione dei collegamenti | IEEE 802.3ad LACP / Static Trunk Supporta 5 gruppi di supporto trunk a 8 porte |
||||
| QoS | Basato sulla classificazione del traffico, priorità rigorosa e priorità WRR a 8 livelli per la commutazione - Numero porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / TOS nel pacchetto IP |
||||
| Snooping IGMP | IGMP (v1 / v2 / V3) Snooping, fino a 255 gruppi multicast Supporto modalità interrogante IGMP |
||||
| Snooping MLD | MLD (v1 / v2) Snooping, fino a 255 gruppi multicast Supporto modalità Querier MLD |
||||
| Elenco controllo accessi | ACL basato su IP / ACL basato su MAC Fino a 123 voci |
||||
| controllo della larghezza di banda | Controllo della larghezza di banda per porta Ingresso: 500 Kb ~ 1000 Mbps Uscita: 500 Kb ~ 1000 Mbps |
||||
| Gestione | |||||
| Interfacce di gestione di base | Console, Telnet, Web Browser, SNMP v1, v2c e v3 | ||||
| Interfaccia di gestione sicura | SSH, SSL, SNMP v3 | ||||
| MIB SNMP | RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interfaccia MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Gruppo 1) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC-3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
||||
| Conformità agli standard | |||||
| Conformità alle normative | FCC Parte 15 Classe A, CE | ||||
| Conformità agli standard | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX / 100Base-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x Controllo del flusso e contropressione IEEE 802.3ad Tronco porta con LACP IEEE 802.1D Spanning tree protocol IEEE 802.1 w Protocollo Rapid Spanning Tree IEEE 802.1s Protocollo Multiple Spanning Tree IEEE 802.1p Classe di servizio IEEE 802.1Q Tagging VLAN IEEE 802.1x Autenticazione porta Controllo di rete IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP versione 1 RFC 2236 IGMP versione 2 |
||||
| Ambiente | |||||
| Operativo |
|
||||
| Conservazione |
|
||||
